نوار نقاله دیواره جانبی زاویه شیب دار نوع جدیدی از تجهیزات انتقال پیوسته است. دارای ویژگی های زیر است: ظرفیت حمل و نقل بزرگ (در مقایسه با سایر نقاله ها، ظرفیت انتقال 1.5 تا 2 برابر افزایش می یابد). تطبیق پذیری قوی (اجزای اصلی مانند تسمه نقاله عمومی است)، دامنه کاربرد گسترده (مناسب برای انتقال موادی مانند سنگ های خرد شده، زغال سنگ، سنگ آهک، کودها، ماسه، خاک رس، خرده چوب، دانه ها و غیره؛ قابل استفاده برای مواد با وزن واحد 500 تا 250 تا 250 کیلوگرم و ذرات حدود 250 کیلوگرم در هر متر). میلی متر)؛ ساختار ساده، نگهداری راحت، اشغال فضای کوچک و صرفه جویی در هزینه (می تواند جایگزین شکل ترکیبی نوار نقاله ها و آسانسورهای سطلی شود و می تواند مستقیماً این مدل را برای نصب اتخاذ کند). آسان برای مرتب کردن از این رو در صنایعی مانند زغال سنگ، نیروگاه، متالورژی، صنایع شیمیایی و صنعت غلات به طور گسترده ترویج و مورد استفاده قرار گرفته است.

اصل کار تسمه نقاله دیواره جانبی زاویه شیب دار

اصل کار تسمه نقاله دیواره جانبی زاویه شیب دار نسبتا ساده است. عمدتاً از دو مرحله تشکیل شده است: بخش صعودی و بخش افقی.
در قسمت صعودی تسمه نقاله مواد را حمل می کند و از موقعیت اولیه به سمت بالا حرکت می کند. به دلیل وجود دیواره جانبی و گیره، مواد در طول فرآیند انتقال لغزش یا غلت نمی‌خورند و در نتیجه از پایداری و کارایی انتقال اطمینان حاصل می‌شود. در طول فرآیند، تسمه نقاله در حالت خمیده قرار دارد و با بلند کردن سریع مواد، صفحه شیبدار با زاویه{2}}بالا تشکیل می‌شود. سپس مواد به قسمت افقی منتقل شده و به حرکت در جهت افقی ادامه می دهند تا به مقصد ارسال شوند.

ساختار تسمه نقاله دیواره جانبی شیب دار

نوار نقاله دیواره جانبی زاویه شیب دار عمدتاً از اجزایی مانند تسمه نقاله، دستگاه درایو، قرقره محرک، قرقره خم، بیکار، قاب، دستگاه تنش، ناودان راهنمای مواد، لوله تخلیه، دستگاه های حفاظتی الکتریکی و ایمنی و غیره تشکیل شده است.

Steep Angle Sidewall Belt Conveyor Structure

جزئیات

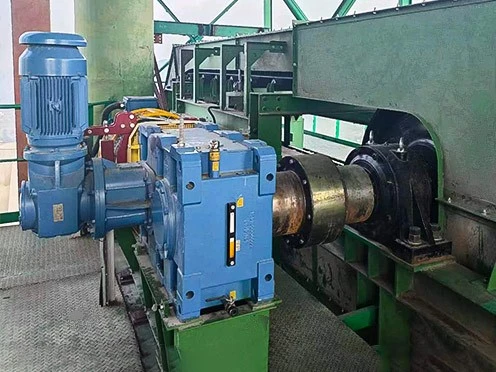

Steep Angle Sidewall Belt Conveyor Motor

موتور

بخش انرژی جنبشی در سیستم نوار نقاله دارای ویژگی های ساختار ساده، قابلیت اطمینان بالا و نگهداری راحت است.

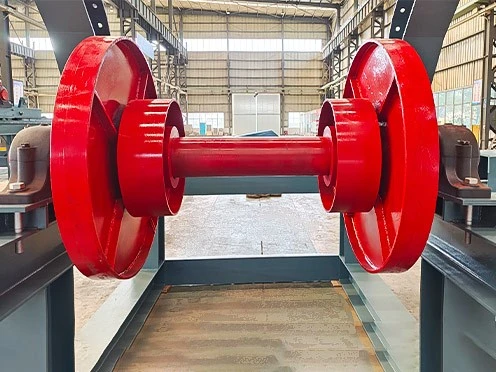

Steep Angle Sidewall Belt Conveyor Press Pulley

قرقره را فشار دهید

برای تغییر جهت حرکت تسمه نقاله استفاده می شود. چرخ فشار در سطح بالایی (سطح بارگیری) تسمه نقاله قرار دارد.

Steep Angle Sidewall Belt Conveyor Idler

بیکار

برای حمایت از تسمه نقاله و مواد روی تسمه استفاده می شود و عملکرد پایدار آن را تضمین می کند.

Steep Angle Sidewall Belt Conveyor Belts

تسمه های جانبی راه راه

دیواره راه راه، گیره و تسمه پایه یک قیف جعبه ای شکل-برای حمل و نقل مواد تشکیل می دهند که در نتیجه امکان حمل و نقل با زاویه- بزرگ را فراهم می کند.

Steep Angle Sidewall Belt Conveyor Contact Us

برای بهترین قیمت با ما تماس بگیرید

الزامات خود را ارسال کنید و با یکی از مهندسان فنی ما در مورد پروژه خود صحبت کنید.

اکنون درخواست را ارسال کنید

ویژگی نوار نقاله دیواره جانبی زاویه شیب دار

حمل و نقل با زاویه{0}بالا

حداکثر زاویه می تواند به 90 درجه برسد. این یک تجهیزات ایده آل برای حمل و نقل با زاویه بالا و بلند کردن عمودی است. می تواند به زاویه حمل و نقلی دست یابد که نوار نقاله های معمولی نمی توانند به آن دست یابند. بنابراین، می تواند به طور قابل توجهی در فضای کف تجهیزات و هزینه های ساخت (حدود 20٪ - 30٪) صرفه جویی کند.

ظرفیت انتقال قوی

با توجه به ساختار گیره، میزان پر شدن مواد معمولاً بالای 80٪ است و مواد مستعد لغزش نیستند و این امکان را برای حمل مقدار زیادی از مواد فراهم می کند. ظرفیت انتقال را می توان با توجه به نیازهای مختلف سفارشی کرد. چه مواد پودری، دانه ای یا بلوکی باشد، می توان آن را به طور پایدار حمل کرد.

روان و قابل اطمینان اجرا می شود

هیچ پدیده ای مانند گیر کردن زنجیر، لغزش زنجیر یا شکستن زنجیر که اغلب در نوار نقاله های اسکراپر رخ می دهد، وجود ندارد و همچنین مشکلاتی مانند لغزش یا افتادن سطل که در آسانسورهای سطلی رایج است وجود ندارد. پایداری در حال اجرا آن تقریباً برابر با یک تسمه نقاله عمومی است.

ساختار ساده

اجزای اصلی می توانند با نوار نقاله های معمولی سازگار باشند. ساختار کلی نسبتا ساده است و نصب، نگهداری و تعمیر آن را آسان می کند. این نه تنها هزینه استفاده از تجهیزات را کاهش می دهد، بلکه قابلیت اطمینان و پایداری تجهیزات را نیز افزایش می دهد.

با شرایط کاری پیچیده سازگار شوید

این می تواند مواد فله مختلف را با چگالی ظاهری در محدوده 0.5 تا 2.5 تن در متر مربع در محیطی از -15 درجه تا +40 درجه حمل کند. برای مواد خاصی مانند مواد با درجه حرارت بالا، اسیدی، قلیایی و روغنی، تسمه نقاله محافظ لبه مخصوصی مورد نیاز است.

بسته بندی و تحویل تسمه نقاله دیواره جانبی شیب دار

کیفیت با کاردستی آغاز می شود و از طریق تحویل به دست می آید. ما به‌شدت هر محصول تمام شده کارخانه را با استانداردهای بالا و الزامات سخت بسته بندی می‌کنیم. از طریق چندین لایه حفاظتی و تقویت هدفمند، خطر آسیب در حین حمل و نقل را به حداقل می رسانیم. این تعهد به جزئیات صرفاً برای اطمینان از این است که آنچه دریافت می‌کنید نه تنها محصولی با کیفیت-بلکه تعهد قابل اعتماد مداوم ما نیز باشد.

Steep Angle Sidewall Belt Conveyor Package Delivery

کاربرد تسمه نقاله با زاویه شیب دار

صنعت معدن	در سناریوهای معدنکاری مانند مواردی که شامل سنگ معدن فلز و معادن زغال سنگ است، نوار نقاله دیواره جانبی زاویه شیبدار می تواند موادی مانند سنگ معدن و زغال سنگ را به طور موثر حمل کند.
بخش برق و انرژی	سیستم انتقال زغال سنگ در نیروگاه های حرارتی اغلب با محدودیت های فضایی مواجه می شود. با اتخاذ یک نوار نقاله دیواری شیب دار-سمت زاویه-، طول راهرو انتقال زغال سنگ کوتاه می‌شود و در عین حال، ساختار محافظ لبه آن می‌تواند مشکل نشت مواد را که در نوار نقاله‌های سنتی با شیب ۴۵ درجه رخ می‌دهد، حل کند.
صنایع مصالح ساختمانی و متالورژی	این محصول را می توان در کل فرآیند از خرد کردن مواد اولیه تا حمل کلینکر در خطوط تولید سیمان استفاده کرد. نوار لبه مقاوم در برابر حرارت بالا (قابل تحمل مواد 120 درجه) به ویژه برای حمل و نقل مواد با دمای بالا مانند سنگ معدن پخته شده و کلینکر سیمان مناسب است.
تدارکات بندری و ذخیره سازی و حمل و نقل غلات	در عملیات بارگیری و تخلیه در ترمینال محموله فله، نوار نقاله دیواره جانبی شیب دار{0}}می تواند به حمل و نقل شیب دار مستقیم از کشتی به منطقه ذخیره سازی دست یابد، و از انتقال چندگانه میانی جلوگیری شود. در زمینه ذخیره‌سازی غلات، از طراحی بسته آن (با پوشش‌های اضافه شده) برای اطمینان از حمل و نقل محصولاتی مانند ذرت و گندم در برابر غبار-استفاده می‌شود. زاویه شیب می تواند به 60 درجه برسد بدون اینکه بر حجم حمل و نقل تأثیر بگذارد.
صنایع شیمیایی و حفاظت از محیط زیست	برای حمل و نقل محصولات پودری و دانه ای مانند کود و نمک استفاده می شود. نوارهای لبه مواد ویژه (مانند لاستیک مقاوم در برابر اسید و قلیایی) طول عمر تجهیزات را افزایش می دهد.

Steep Angle Sidewall Belt Conveyor Application Site

Steep Angle Sidewall Belt Conveyor Application Site-2

Steep Angle Sidewall Belt Conveyor Application Site-3

Steep Angle Sidewall Belt Conveyor Application Site-4

Steep Angle Sidewall Belt Conveyor Application Site-5

Steep Angle Sidewall Belt Conveyor Application Site-6

Steep Angle Sidewall Belt Conveyor Application Site-7

Steep Angle Sidewall Belt Conveyor Application Site-8

5 دلیل برای انتخاب نوار نقاله جانبی با زاویه شیب دار EXCT

فروش مستقیم کارخانه

عرضه مستقیم از کارخانه، حذف حلقه های میانی و در نتیجه قیمت های مطلوب تر. این سرویس دارای تخفیف نیست و به شما امکان می دهد در هزینه خود صرفه جویی کنید، کمتر نگران باشید و کارآمدتر کار کنید.

تضمین کیفیت

ما کارگاه فیزیکی خودمان را داریم. ما به شدت از استانداردهای ملی پیروی می کنیم و یک کنترل کامل فرآیند از تولید تا بازرسی را انجام می دهیم. محصولات دارای ضمانت کیفیت و کیفیت قابل اعتماد هستند.

5 Reasons to Choose EXCT Corrugated Sidewall Conveyor

پشتیبانی تیم فنی حرفه ای

او تیم فنی حرفه ای به دقت تجهیزات را طراحی و بهبود می بخشد، آنها را با شرایط کاری خاص شما تنظیم می کند و راهنمایی های فنی جامعی را در طول فرآیند برای اطمینان از تطابق بهینه تجهیزات ارائه می دهد.

خدمات پس از فروش بدون وقفه-

پاسخ سریع در عرض 2 ساعت، راه حل ارائه شده در عرض 24 ساعت، و رسیدن به سایت در عرض 48 ساعت. تعویض و تعمیر رایگان در دوره گارانتی 12 ماهه، این اطمینان را به شما می دهد که هیچ نگرانی نداشته باشید.

پارامتر فنی عمومی

عرض تسمه (میلی متر)	ارتفاع دیواره جانبی (میلی متر)	فاصله گیره (میلی متر)	زاویه شیب
			30 درجه	35 درجه	40 درجه	45 درجه	50 درجه	55 درجه	60 درجه	65 درجه	70 درجه	75 درجه	80 درجه	85 درجه	90 درجه
			ظرفیت(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
	80	252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
	100	252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
	100	252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
	160	378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
	160	378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
	160	378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
	160	378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
	300	504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
	300	504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
	400	504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
	300	504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
	400	504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
	240	378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
	400	504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
	500	735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
