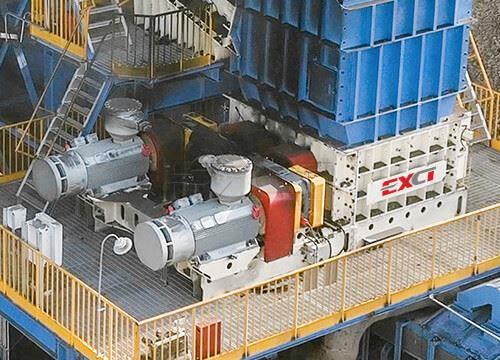

اندازه‌گرهای معدنی مجهز به دو غلتک دندانه‌دار {0}جهت‌گرد هستند که می‌توانند برای چرخش به سمت داخل یا خارج پیکربندی شوند. هر واحد دارای غلتک های دندان خرد کن بادوام و قابل تعویض است که به طور قابل توجهی روند تعویض را ساده می کند و زمان خرابی مرتبط را به حداقل می رساند. علاوه بر این، شانه‌های در هم تنیده به گونه‌ای مهندسی شده‌اند که به طور موثر آلاینده‌هایی مانند خاک رس را که معمولاً در انواع دیگر سنگ شکن‌ها باقی می‌مانند، حذف کنند.

طیف گسترده ای از گزینه های سفارشی سازی در دسترس است، از جمله پیکربندی های مختلف غلتک های دندان، طرح های سر دندان، شکل دندان ها و انتخاب مواد. این گزینه های طراحی به طور خاص برای افزایش عملکرد عملیاتی و افزایش طول عمر سرویس اندازه گیری در نظر گرفته شده اند، در حالی که به طور همزمان هزینه های عملیاتی کلی را کاهش می دهند.

سنگ شکن Mineral Sizers از نیروی برشی و نیروی کششی بین غلتک های دندانه دار برای شکستن مواد استفاده می کند.

Mineral Sizers دارای دو غلتک دندانه دار چرخان به داخل با دندانه های خرد کن قابل تعویض است. مناسب ترین روش تغذیه توسط پیش بند یا تجهیزات غربالگری است که مواد را با سرعت یکنواخت منتقل می کند و به طور یکنواخت روی غلتک های دندانه دار توزیع می کند.

1.این ماده معدنی توسط وجه های جلویی دندانه های روتور مقابل گرفته می شود و تحت بار متمرکز دندانه های روتور تحت فشار قرار می گیرد. تنش باعث شکسته شدن ماده معدنی در طول بافت طبیعی خود می شود.

2. مواد معدنی با قرار گرفتن در معرض یک بارگذاری سه نقطه ای در کشش شکسته می شود که بین دندانه های جلویی روی یک روتور و دندانه های عقبی روی روتور دیگر قرار می گیرد.

3. برای ماده معدنی که به طور کامل شکسته نشده است، از طریق دندانه های روتور و دندانه های ثابت میله شکن می توان بیشتر شکسته شد تا از الزامات ابعاد سه بعدی مواد تخلیه اطمینان حاصل شود.

Mineral Sizers Drive Device

دستگاه درایو

دو واحد محرکه مستقل، هر واحد محرک شامل: موتور،{0}}کوپلینگ انتهایی سرعت بالا، جعبه دنده، کوپلینگ انتهایی سرعت پایین-. کوپلینگ انتهایی سرعت بالا از یک کوپلینگ هیدرولیک برای اتصال موتور به گیربکس استفاده می کند. گیربکس از ساختار چرخ دنده مارپیچ شفت موازی استفاده می کند تا الزامات انتقال قدرت، نسبت سرعت و گشتاور تحت بار شدید Mineral Sizers را برآورده کند.

غلتک دندانه دار

غلتک دندانه دار را می توان به غلتک دندانه دار Sizers اولیه معدنی و غلتک دندانه دار سایز معدنی ثانویه تقسیم کرد. نصب و جداسازی آسان سر دندان Mineral Sizers که می تواند زمان نگهداری را به میزان قابل توجهی کاهش دهد و هزینه نگهداری را کاهش دهد.

مسکن

محفظه Mineral Sizers به عنوان یک قاب میزبان سفت و سخت طراحی شده است و محفظه از فولاد ریخته گری ساخته شده و توسط پیچ و مهره های با استحکام بالا به هم متصل می شود. صفحات مقاوم در برابر سایش در اطراف داخل محفظه نصب می شوند و صفحات سایش شکل شانه ای در دو طرف محفظه نصب می شوند تا از چسبیدن مواد بیش از حد به غلتک های دندان سنگ شکن جلوگیری شود.

دنده سنکرومش

Mineral Sizers اولیه مجهز به چرخ دنده های هماهنگ کننده در انتهای رول های دندانه دار است. چرخ دنده‌های سنکرون و شفت‌های رول توسط آستین انبساط به هم متصل می‌شوند که می‌تواند ثبات نسبی موقعیت گزش دندان‌های خردکننده روی رول‌های دوبل را تضمین کند و می‌تواند باعث شکستن قطعات بزرگ مواد شود و اندازه تخلیه مواد را یکنواخت کند.

دستگاه روغن کاری

Mineral Sizers سیستم روانکاری خودکار متمرکز را اتخاذ می کند، می تواند زمان پر شدن روغن بیشتر، تنظیمات زمان پر کردن روغن، قابل اعتماد برای اطمینان از روانکاری موثر و قابل اعتماد هر قسمت باشد. کنترل خودکار زمان بازه عرضه روغن، فشار عرضه روغن زیاد است، سرعت عرضه روغن سریع است، یاتاقان ها به طور موثر روغن کاری می شوند، به طوری که قسمت اصلی غلتک دندان برای رسیدن به روانکاری خوب، عمر غلتک دندان را تا حد زیادی افزایش می دهد.

چرخ دنده

دستگاه ترامینگ در پایین سایزهای معدنی نصب شده است و توسط یک موتور برای حرکت در امتداد مسیر به سمت دسترسی تعمیر و نگهداری هدایت می شود و تعمیر و نگهداری آسان را تسهیل می کند و از جداسازی قطعات جلوگیری می کند. این طراحی به تجهیزات اجازه می دهد تا به آرامی بین مناطق عملیاتی و تعمیر و نگهداری حرکت کنند، کار دستی را کاهش می دهد و زمان خرابی را در طول تعمیر و نگهداری به حداقل می رساند، در نتیجه کارایی عملیاتی را بهبود می بخشد.

دانه بندی تغذیه سایززرهای اولیه کمتر یا مساوی 1500 میلی متر و دانه بندی تخلیه کمتر از 300 میلی متر است. چیدمان شکل های دندان خرد کن و شکل دندان ها توسط شکل های دندان مارپیچی مخصوص مرتب می شود. دندانه های خرد کن از فولاد آلیاژی مقاوم در برابر سایش و ضربه ساخته شده اند. غلتک دندانه دار Primary Sizer دارای ساختار طراحی دندان منحصر به فرد و جدید با توزیع مارپیچ عمیق برای بهره وری بالا است. حفره های عبوری بین دو غلتک دندانه دار و بدنه صفحه جانبی به ترتیب برای غربالگری و خرد کردن مواد تشکیل می شوند.

Primary Sizers Toothed Roller

اندازه تغذیه سایز ثانویه کمتر یا مساوی 300 میلی متر (مقدار کمی 400 میلی متر مجاز است) و دانه بندی تخلیه کمتر از 50 میلی متر است. شکل اتصال صفحه دندانه از یک شیار دم کبوتری استفاده می کند که مکمل مورب بلوک گیره درج است و سپس صفحه دندان خرد کن بر روی نشیمن ثابت صفحه دندانه نصب می شود و اتصال سطح به سطح را تشکیل می دهد که توسط پیچ و مهره های با استحکام بالا سفت و فشرده می شود. عملکرد پیچ تبدیل به یک بلوک گیره درج ثابت می شود و از مشکل شکستن پیچ قفل ثابت، افتادن صفحه دندانه یا جدا کردن و تعویض مشکل جلوگیری می کند.

Secondary Sizers Toothed Roller

01/ افزایش ظرفیت بی حد و حصر

طیف گسترده ای از مدل ها را با ظرفیت های صدها تا هزاران تن در ساعت ارائه می دهد که تطابق کامل را با هر مقیاس پروژه تضمین می کند.

02/ به حداکثر رساندن ساده سازی فرآیند

طراحی نسبت کاهش بالا (حداکثر 1:10+) به خرد کردن تک مرحله‌ای اجازه می‌دهد، کل جریان فرآیند را ساده می‌کند و پیچیدگی و سرمایه‌گذاری کلی سیستم را کاهش می‌دهد.

03/ سازگاری گسترده با مواد

مناسب برای طیف وسیعی از مواد متوسط-سخت و نرم، از جمله زغال سنگ، گچ، شیل نفتی، سنگ آهک، خاک رس و خاک سطحی.

04/ مدیریت کارآمد ترکیبات پیچیده

سازگاری عالی مواد، امکان پردازش موثر سنگ معدن خام حاوی اجزای پیچیده مانند گنگ یا جداکننده را فراهم می کند و از خرد کردن یا گیر کردن انتخابی جلوگیری می کند.

05/ حل چالش مورفولوژی موثر

عملکرد خرد کردن عالی را برای مواد توده ای و پوسته پوسته ارائه می دهد و از پدیده "بای پس رول" جلوگیری می کند و پردازش کامل را تضمین می کند.

06/ اجزای هسته ای قوی و بادوام

دندانه‌های رول از مواد آلیاژی با استحکام بالا با شکل‌ها و طرح‌بندی‌های بهینه برای به حداکثر رساندن نیروی برشی و مقاومت در برابر سایش ساخته شده‌اند.

الزامات خود را ارسال کنید و با یکی از مهندسان فنی ما در مورد پروژه خود صحبت کنید.

برای بهترین قیمت با ما تماس بگیرید

محصولات مکانیکی با کیفیت بالا باید دارای تجهیزات ابزار عالی باشد. به منظور اطمینان از صحت آن و رفع نیازهای سفارشات بزرگ. Henan Excellent Machinery Co.,Ltd دارای 140 مجموعه تجهیزات حرفه ای است، از جمله مرکز ماشینکاری پنج محوری-، مرکز ماشین کاری حفاری و فرز CNC، مرکز ماشینکاری عمودی، مرکز ماشینکاری عمودی CNC، مرکز ماشینکاری گنتری، ماشین برش لیزری، ماشین کاری Laser Laser Cutting مرکز ماشینکاری افقی CNC و غیره. تجهیزات پردازش و ساخت پیشرفته از جمله تجهیزات اتاق پاشش محیطی و تجهیزات Heat Trea و عملیات حرارتی فوق العاده بزرگ.

فرآیند خالی کردن صفحه سمت چپ و راست

Mineral Sizers Front And Rear End Cover Machining Process

پردازش پوشش انتهایی جلو و عقب

Mineral Sizers Left And Right Side Plate Machining Process

پردازش صفحه سمت چپ و راست

Mineral Sizers Teeth Ring Internal Surface Machining Process

پردازش سطح داخلی حلقه دندان

پردازش پایه دندان

Mineral Sizers Teeth Roller Heat Treatment

درمان حرارتی با غلتک دندان

در حال حاضر، EXCT گواهینامه سیستم کیفیت بین المللی ISO9001-2008 را به طور کامل گذرانده است، سیستم کیفیت کامل اطمینان حاصل می کند که از توسعه و طراحی محصول، تولید، تهیه و عرضه تا فروش و فرآیند خدمات کنترل کیفیت موثری داشته است.

EXCT یک تیم بازرسی دقیق و ماهر برای اطمینان از موفقیت کنترل کیفیت محصول دارد. بخش بازرسی کیفیت دارای یک فرآیند تست دقیق است که مراحل تهیه، تولید و نصب مواد اولیه را طی می کند تا اطمینان حاصل شود که هر قطعه از تجهیزات تحویل داده شده به مشتریان واجد شرایط است.

Mineral Sizers Currency Test When Running

تشخیص فعلی

تشخیص ولتاژ

Mineral Sizers Shaft Temperature Detection

تشخیص دمای شفت

تشخیص لرزش

تشخیص نویز

Mineral Sizers Ultrasonic Flaw Detection

تشخیص نقص اولتراسونیک

تشخیص سختی

تشخیص ضخامت پوشش

Mineral Sizers ما بیش از 20 کشور و منطقه را در سراسر جهان پوشش می دهد. آنها عمدتاً برای خرد کردن زغال سنگ خام، زغال سنگ، زغال سنگ، کک، خاک سطحی و مواد دیگر استفاده می شوند و در صنایع مرتبط با زغال سنگ مانند نیروگاه های حرارتی، استخراج زغال سنگ، کارخانه های زغال شویی و غیره استفاده می شوند.

الزامات خود را ارسال کنید و با یکی از مهندسان فنی ما در مورد پروژه خود صحبت کنید.

مناسب ترین راه حل و قیمت محصول را به صورت رایگان دریافت کنید!!!

Mineral Sizers برای هر ماده کاربردی سفارشی شده است تا بهترین پیکربندی را ارائه دهد و تمام نیازهای شما را برآورده کند.

مشخصات فنی سایزرهای معدنی اولیه
مدل	2PLF800	2PLF1000	2PLF1200	2PLF1500
قطر غلتک دندان (میلی متر)	800	1000	1200	1400
طول رول (میلی متر)	1500-2500	1500-3000	1500-3000	2000-3500
حداکثر اندازه خوراک (میلی متر)	800	1000	1200	1500
اندازه خروجی (میلی متر)	کمتر یا مساوی 300	کمتر یا مساوی 300	کمتر یا مساوی 300	کمتر یا مساوی 300
ظرفیت (t/h)	کمتر یا مساوی 2000	کمتر یا مساوی 3500	کمتر یا مساوی 6000	کمتر یا مساوی 10000

مشخصات فنی سایزرهای معدنی ثانویه
مدل	2PLS600	2PLS800	2PLS1000	2PLS1200
قطر غلتک دندان (میلی متر)	600	800	1000	1200
طول رول (میلی متر)	1000-2500	1500-3000	2000-3500	2000-4000
حداکثر اندازه خوراک (میلی متر)	200	300	350	400
اندازه خروجی (میلی متر)	50-80	50-100	50-120	50-140
ظرفیت (t/h)	250-800	500-2000	600-3000	800-4000

توجه: پیکربندی دندان بسته به نوع ماده، اندازه تغذیه و اندازه تخلیه متفاوت است.

اطلاعات پیکربندی مقادیر معمولی برای مرجع هستند. لطفاً برای راهنمایی بیشتر در مورد انتخاب تجهیزات با مهندسان فنی ما تماس بگیرید.

1. کدام ماده باید خرد شود:______
2. ظرفیت جابجایی:______t/h.
3. چگالی مواد حجیم: ______t/m3
4. مقاومت فشاری مواد:______Mpa
5. محدوده مواد HGI (شاخص سنگ زنی هاردگرو):
6. درصد توزیع ذرات مواد؟
7. حداکثر اندازه دانه مواد تغذیه: ______mm
8. اندازه دانه محصول نهایی پس از خرد کردن چقدر است؟
9. از چه تجهیزاتی برای تغذیه مواد به سایزر استفاده می شود؟
10. برای تخلیه مواد از سایزر از چه تجهیزاتی استفاده می شود؟
11. همانطور که می دانیم، سایزر باید یک سیستم با تجهیزات دیگر تشکیل دهد، آیا طرح اولیه یا طرحی{1}}دستی دارید؟ اگر دارید، لطفاً آن را برای مرجع برای مهندس ما ارسال کنید.
