سنگ شکن دو رول با غلتک های دوار دوار مجهز به بخش های خرد کن قابل تعویض مهندسی شده است که کاهش اندازه کارآمد را در عین به حداقل رساندن سایش ارائه می دهد.

با قابلیت پردازش اندازه خوراک تا 1200 میلی‌متر و خروجی محصول تا 300 میلی‌متر، توان عملیاتی بالا و شکاف‌های رول قابل تنظیم را برای کنترل دقیق در استخراج روباز زغال‌سنگ، سنگ معدن و سایر مواد معدنی ارائه می‌کند.

بر خلاف سنگ شکن های اولیه سنتی مانند فک ها، چرخش ها یا ضربه گیرها، سنگ شکن دو رول در پردازش مواد خاک رس چالش برانگیز-غنی، چسبنده و ساینده-به طور قابل توجهی انسداد و زمان خرابی را کاهش می دهد.

طراحی قوی آن عملکرد قابل اعتماد را در شرایط سخت تضمین می کند، ترکیبی از انعطاف پذیری، دوام، و کارایی عملیاتی برای کاربردهای فرآوری مواد معدنی در مقیاس بزرگ-.

سنگ شکن Double Roll Crusher از نیروی برشی و نیروی کششی بین غلتک های دندانه دار برای شکستن مواد استفاده می کند.

سنگ شکن دو رول دارای دو غلتک دندانه دار چرخان به داخل با دندانه های خرد کن قابل تعویض است. مناسب ترین روش تغذیه توسط پیش بند یا تجهیزات غربالگری است که مواد را با سرعت یکنواخت منتقل می کند و به طور یکنواخت روی غلتک های دندانه دار توزیع می کند.

1.این ماده معدنی توسط وجه های جلویی دندانه های روتور مقابل گرفته می شود و تحت بار متمرکز دندانه های روتور تحت فشار قرار می گیرد. تنش باعث شکسته شدن ماده معدنی در طول بافت طبیعی خود می شود.

2. مواد معدنی با قرار گرفتن در معرض یک بارگذاری سه نقطه ای در کشش شکسته می شود که بین دندانه های جلویی روی یک روتور و دندانه های عقبی روی روتور دیگر قرار می گیرد.

3. برای ماده معدنی که به طور کامل شکسته نشده است، می توان از طریق دندانه های روتور و دندانه های ثابت میله شکن بیشتر شکسته شود تا از الزامات ابعاد سه بعدی مواد تخلیه اطمینان حاصل شود.

product-496-330

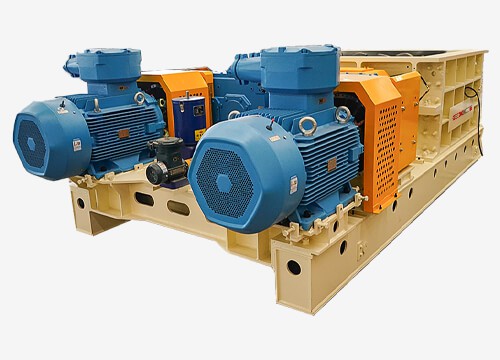

دستگاه درایو

دو واحد محرکه مستقل، هر واحد محرک شامل: موتور،{0}}کوپلینگ انتهایی سرعت بالا، جعبه دنده، کوپلینگ انتهایی سرعت پایین-. کوپلینگ انتهایی سرعت بالا از یک کوپلینگ هیدرولیک برای اتصال موتور به گیربکس استفاده می کند. گیربکس ساختار چرخ دنده مارپیچ شفت موازی را برای برآورده کردن الزامات انتقال قدرت، نسبت سرعت و گشتاور تحت بار شدید سنگ شکن دو رول اتخاذ می کند.

غلتک دندانه دار

غلتک دندانه دار را می توان به غلتک دندانه دار سنگ شکن دو رول اولیه و غلتک دندانه دار سنگ شکن دو رول ثانویه تقسیم کرد. نصب و جداسازی آسان سر دندان سنگ شکن دو رول که می تواند زمان نگهداری را به میزان قابل توجهی کاهش دهد و هزینه تعمیر و نگهداری را کاهش دهد.

مسکن

محفظه سنگ شکن دو رول به عنوان یک قاب میزبان سفت و سخت طراحی شده است و محفظه از فولاد ریخته گری ساخته شده و توسط پیچ و مهره های با استحکام بالا به هم متصل می شود. صفحات مقاوم در برابر سایش در اطراف داخل محفظه نصب می شوند و صفحات سایش شکل شانه ای در دو طرف محفظه نصب می شوند تا از چسبیدن مواد بیش از حد به غلتک های دندان سنگ شکن جلوگیری شود.

دنده سنکرومش

سنگ شکن دو رول اولیه مجهز به چرخ دنده های هماهنگ کننده در انتهای رول های دندانه دار است. چرخ دنده های سنکرون و شفت های رول توسط آستین انبساط به هم متصل می شوند که می تواند ثبات نسبی موقعیت گزش دندان های خرد کننده روی رول های دوبل را تضمین کند و می تواند باعث شکستن قطعات بزرگ مواد شود و اندازه تخلیه مواد را یکنواخت کند.

دستگاه روغن کاری

سنگ شکن دو رول سیستم روانکاری خودکار متمرکز را اتخاذ می کند، می تواند زمان پر شدن روغن بیشتر، تنظیمات زمان پر شدن روغن، قابل اطمینان برای اطمینان از روانکاری موثر و قابل اعتماد هر قسمت باشد. کنترل خودکار زمان بازه عرضه روغن، فشار عرضه روغن زیاد است، سرعت عرضه روغن سریع است، یاتاقان ها به طور موثر روغن کاری می شوند، به طوری که قسمت اصلی غلتک دندان برای رسیدن به روانکاری خوب، عمر غلتک دندان را تا حد زیادی افزایش می دهد.

چرخ دنده

دستگاه ترامینگ در پایین سنگ شکن رول دوبل نصب شده است و توسط یک موتور برای حرکت در امتداد مسیر به سمت دسترسی تعمیر و نگهداری هدایت می شود و تعمیر و نگهداری آسان را تسهیل می کند و از جداسازی قطعات جلوگیری می کند. این طراحی به تجهیزات اجازه می دهد تا به آرامی بین مناطق عملیاتی و تعمیر و نگهداری حرکت کنند، کار دستی را کاهش می دهد و زمان خرابی را در طول تعمیر و نگهداری به حداقل می رساند، در نتیجه کارایی عملیاتی را بهبود می بخشد.

دانه بندی تغذیه سایززرهای اولیه کمتر یا مساوی 1500 میلی متر و دانه بندی تخلیه کمتر از 300 میلی متر است. چیدمان شکل های دندان خرد کن و شکل دندان ها توسط شکل های دندان مارپیچی مخصوص مرتب می شوند. دندانه های خرد کن از فولاد آلیاژی مقاوم در برابر سایش و ضربه ساخته شده اند. غلتک دندانه دار Primary Sizer دارای ساختار طراحی دندان منحصر به فرد و جدید با توزیع مارپیچ عمیق برای بهره وری بالا است. حفره های عبوری بین دو غلتک دندانه دار و بدنه صفحه جانبی به ترتیب برای غربالگری و خرد کردن مواد تشکیل می شوند.

product-1360-344

اندازه تغذیه سایز ثانویه کمتر یا مساوی 300 میلی متر (مقدار کمی 400 میلی متر مجاز است) و دانه بندی تخلیه کمتر از 50 میلی متر است. شکل اتصال صفحه دندانه از یک شیار دم کبوتری استفاده می کند که مکمل مورب بلوک گیره درج است و سپس صفحه دندان خرد کن بر روی نشیمن ثابت صفحه دندانه نصب می شود و اتصال سطح به سطح را تشکیل می دهد که توسط پیچ و مهره های با استحکام بالا سفت و فشرده می شود. عملکرد پیچ تبدیل به یک بلوک گیره درج ثابت می شود و از مشکل شکستن پیچ قفل ثابت، افتادن صفحه دندانه یا جدا کردن و تعویض مشکل جلوگیری می کند.

product-1360-344

01/ سیستم درایو هسته برتر

یک سیستم انتقال{0}}سرعت کم،-گشتاور با طراحی ویژه، نیروی خرد کردن مداوم و پایدار را حتی برای مواد سخت و حجیم فراهم می‌کند. مکانیزم منحصر به فرد درایو دنده عملکرد هماهنگ هر دو غلتک را برای خرد کردن کارآمد تضمین می کند و عملکرد برتر را حتی در سخت ترین سنگ ها تضمین می کند.

02/ فناوری کنترل دقیق محصول

کنترل دقیق شکاف غلتکی و طراحی بهینه پروفیل دندان، اندازه ذرات خروجی بسیار یکنواخت و متمرکز را تضمین می کند. محصول خرد شده توزیع اندازه ذرات ایده‌آل را نشان می‌دهد، ارزش تجاری آن را افزایش می‌دهد و شرایط ایده‌آلی را برای مرتب‌سازی و فرآوری بعدی ایجاد می‌کند و به طور قابل‌توجهی کارایی کلی کل خط تولید را بهبود می‌بخشد.

03/ طراحی محفظه خرد کردن صاف و ضد گرفتگی-

ساختار محفظه خرد کن که بر اساس اصول دینامیک سیالات بهینه شده و با پره های راهنمای زاویه دار مخصوص طراحی شده است، به طور موثر تراکم و پل زدن مواد را حذف می کند. نمایه دندان منحصر به فرد "خود تمیز شونده" عبور صاف مواد چسبنده و مرطوب را تضمین می کند و تضمینی اساسی برای تولید مداوم و پایدار است.

04/ پیکربندی و مهر و موم بلبرینگ برتر

همه یاتاقان‌های هسته از رولبرینگ‌های سنگین-از برندهای مشهور بین‌المللی مانند SKF، FAG، و TIMKEN، همراه با یک سیستم آب‌بندی چند-لابیرنتی استفاده می‌کنند. این امر عمر طراحی بیش از 30000 ساعت را حتی در شرایط عملیاتی سخت تضمین می‌کند و پایه‌ای محکم برای کارکرد طولانی‌مدت تجهیزات می‌سازد.

05/ سیستم حفاظتی هوشمند هیدرولیک

این سیستم مجهز به سیستم هیدرولیک یکپارچه پیشرفته، دارای جبران فشار خودکار و حفاظت اضافه بار است. هنگام مواجهه با اشیاء نشکن، سیستم فوراً پاسخ می‌دهد، به طور خودکار بارهای ضربه‌ای را آزاد می‌کند تا به طور موثر از سیستم محرک محافظت کند و مجموعه غلتک‌ها را خرد کند و خطر خرابی برنامه‌ریزی نشده را به میزان قابل توجهی کاهش دهد.

06/ راه حل جایگزینی سریع در سایت-

قطعات سایش هسته (مانند کلاهک، آستر و بوشینگ) از مکانیزم تغییر سریع ثبت شده استفاده می‌کنند که امکان تعویض سریع-در سایت را بدون نیاز به ماشین‌فروشی تخصصی یا جداسازی قطعات اصلی می‌دهد. قطعات یدکی استاندارد شده در سطح جهانی عرضه می شود تا اطمینان حاصل شود که تولید می تواند در کوتاه ترین زمان ممکن از سر گرفته شود.

الزامات خود را ارسال کنید و با یکی از مهندسان فنی ما در مورد پروژه خود صحبت کنید.

برای بهترین قیمت با ما تماس بگیرید

محصولات مکانیکی با کیفیت بالا باید دارای تجهیزات ابزار عالی باشد. به منظور اطمینان از صحت آن و رفع نیازهای سفارشات بزرگ. Henan Excellent Machinery Co.,Ltd دارای 140 مجموعه تجهیزات حرفه ای است، از جمله مرکز ماشینکاری پنج محوری-، مرکز ماشین کاری حفاری و فرز CNC، مرکز ماشینکاری عمودی، مرکز ماشینکاری عمودی CNC، مرکز ماشینکاری گنتری، ماشین برش لیزری، ماشین کاری Laser Laser Cutting مرکز ماشینکاری افقی CNC و غیره. تجهیزات پردازش و ساخت پیشرفته از جمله تجهیزات اتاق پاشش محیطی و تجهیزات Heat Trea و عملیات حرارتی فوق العاده بزرگ.

فرآیند خالی کردن صفحه سمت چپ و راست

Front And Rear End Cover Machining Process

پردازش پوشش انتهایی جلو و عقب

Left And Right Side Plate Machining Process

پردازش صفحه سمت چپ و راست

Teeth Ring Internal Surface Machining Process

پردازش سطح داخلی حلقه دندان

پردازش پایه دندان

درمان حرارتی با غلتک دندان

در حال حاضر، EXCT گواهینامه سیستم کیفیت بین المللی ISO9001-2008 را به طور کامل گذرانده است، سیستم کیفیت کامل اطمینان حاصل می کند که از توسعه محصول و طراحی، تولید، تهیه و عرضه تا فروش و فرآیند خدمات کیفیت کنترل شده است.

EXCT یک تیم بازرسی دقیق و ماهر برای اطمینان از موفقیت کنترل کیفیت محصول دارد. بخش بازرسی کیفیت دارای یک فرآیند تست دقیق است که مراحل تهیه، تولید و نصب مواد خام را طی می کند تا اطمینان حاصل شود که هر قطعه از تجهیزات تحویل داده شده به مشتریان واجد شرایط است.

تشخیص فعلی

تشخیص ولتاژ

تشخیص دمای شفت

تشخیص لرزش

تشخیص نویز

تشخیص نقص اولتراسونیک

تشخیص سختی

تشخیص ضخامت پوشش

سنگ شکن دو رول ما بیش از 20 کشور و منطقه را در سراسر جهان پوشش می دهد. آنها عمدتاً برای خرد کردن زغال سنگ خام، زغال سنگ، زغال سنگ، کک، خاک سطحی و مواد دیگر استفاده می شوند و در صنایع مرتبط با زغال سنگ مانند نیروگاه های حرارتی، استخراج زغال سنگ، کارخانه های زغال شویی و غیره استفاده می شوند.

الزامات خود را ارسال کنید و با یکی از مهندسان فنی ما در مورد پروژه خود صحبت کنید.

مناسب ترین راه حل و قیمت محصول را به صورت رایگان دریافت کنید!!!

سوالات متداول سنگ شکن دو رول

در اینجا چند سوال متداول در مورد سنگ شکن دو رول وجود دارد.

مزایای آن نسبت به سایر سنگ شکن ها چیست؟

الف اندازه ذرات خروجی یکنواخت و نرخ بیش از-خراش پایین

ب در کار با مواد چسبنده و مرطوب و خواص ضد گرفتگی قوی

ج ساختار ساده و هزینه نگهداری کم

د مصرف انرژی کم و عملکرد محیطی عالی

مقاومت در برابر سایش تجهیزات چگونه تضمین می شود؟

صفحات دندانی مقاوم در برابر-فولاد منگنز/فولاد منگنز فوق‌العاده-آلیاژ کروم بالا-و طراحی مدولار اجزای کلیدی، امکان تعویض سریع را فراهم می‌کند و عمر مفید تجهیزات را به میزان قابل توجهی افزایش می‌دهد.

چه خدمات پس از فروش- ارائه می شود؟

الف نصب، راه اندازی و آموزش اپراتور حرفه ای

ب تامین سریع قطعات یدکی جهانی

ج تشخیص فنی از راه دور و پشتیبانی در سایت

د بررسی منظم سلامت تجهیزات

در حین کار روزانه چه اقدامات احتیاطی باید رعایت شود؟

تغذیه یکنواخت را حفظ کنید، به طور منظم بست ها و قطعات سایش را بررسی کنید، طبق مشخصات روغن کاری کنید و در صورت مشاهده هر گونه ناهنجاری بلافاصله دستگاه را برای بازرسی متوقف کنید.

سنگ شکن دو رول برای هر ماده کاربردی سفارشی شده است تا بهترین پیکربندی را ارائه دهد و تمام نیازهای مهندسین شما را برآورده کند.

مشخصات فنی سنگ شکن دو رول اولیه
مدل	2PLF800	2PLF1000	2PLF1200	2PLF1500
قطر غلتک دندان (میلی متر)	800	1000	1200	1400
طول رول (میلی متر)	1500-2500	1500-3000	1500-3000	2000-3500
حداکثر اندازه خوراک (میلی متر)	800	1000	1200	1500
اندازه خروجی (میلی متر)	کمتر یا مساوی 300	کمتر یا مساوی 300	کمتر یا مساوی 300	کمتر یا مساوی 300
ظرفیت (t/h)	کمتر یا مساوی 2000	کمتر یا مساوی 3500	کمتر یا مساوی 6000	کمتر یا مساوی 10000

مشخصات فنی سنگ شکن دو رول ثانویه
مدل	2PLS600	2PLS800	2PLS1000	2PLS1200
قطر غلتک دندان (میلی متر)	600	800	1000	1200
طول رول (میلی متر)	1000-2500	1500-3000	2000-3500	2000-4000
حداکثر اندازه خوراک (میلی متر)	200	300	350	400
اندازه خروجی (میلی متر)	50-80	50-100	50-120	50-140
ظرفیت (t/h)	250-800	500-2000	600-3000	800-4000

توجه: پیکربندی دندان بسته به نوع ماده، اندازه تغذیه و اندازه تخلیه متفاوت است.

اطلاعات پیکربندی مقادیر معمولی برای مرجع هستند. لطفاً برای راهنمایی بیشتر در مورد انتخاب تجهیزات با مهندسان فنی ما تماس بگیرید.

1. کدام ماده خرد شود:______
2. ظرفیت جابجایی:______t/h.
3. چگالی مواد حجیم: ______t/m3
4. مقاومت فشاری مواد:______Mpa
5. محدوده مواد HGI (شاخص سنگ زنی هاردگرو):
6. درصد توزیع ذرات مواد؟
7. حداکثر اندازه دانه مواد تغذیه: ______mm
8. اندازه دانه محصول نهایی پس از خرد کردن چقدر است؟
9. از چه تجهیزاتی برای تغذیه مواد به سایزر استفاده می شود؟
10. برای تخلیه مواد از سایزر از چه تجهیزاتی استفاده می شود؟
11. همانطور که می دانیم، سایزر باید یک سیستم با تجهیزات دیگر تشکیل دهد، آیا طرح اولیه یا طرحی{1}}دستی دارید؟ اگر دارید، لطفاً آن را برای مرجع برای مهندس ما ارسال کنید.
