سایز ثانویه دارای قدرت خرد کردن و ظرفیت پردازش فوق‌العاده است و می‌تواند بدون زحمت مواد مختلف با مقاومت فشاری تا 200 مگاپاسکال را جابجا کند.

دندان‌های خرد کن، ساخته شده از فولاد میکرو{0}آلیاژی با منگنز بالا، همراه با طراحی بهینه شکل دندان، تضمین می‌کند که تجهیزات در شرایط بار سنگین عملکرد پایداری دارند.

طراحی ساختاری منحصر به فرد این تجهیزات را قادر می سازد تا به طور موثر با مواد مرطوب و چسبنده برخورد کند و از گرفتگی جلوگیری کند. محدوده ظرفیت پردازش گسترده است، از خطوط تولید-مقیاس کوچک و متوسط تا-مقیاس بزرگ را پوشش می‌دهد، و می‌توان آن را کاملاً برای همه تطبیق داد و آن را به انتخابی ایده‌آل برای افزایش کارایی عملیات خرد کردن تبدیل می‌کند.

سنگ شکن سایز ثانویه از نیروی برشی و نیروی کششی بین غلتک های دندانه دار برای شکستن مواد استفاده می کند.

سایز ثانویه دارای دو غلتک دندانه دار چرخان به داخل با دندانه های خرد کن قابل تعویض است. مناسب ترین روش تغذیه توسط پیش بند یا تجهیزات غربالگری است که مواد را با سرعت یکنواخت منتقل می کند و به طور یکنواخت روی غلتک های دندانه دار توزیع می کند.

1.این ماده معدنی توسط وجه های جلویی دندانه های روتور مقابل گرفته می شود و تحت بار متمرکز دندانه های روتور تحت فشار قرار می گیرد. تنش باعث شکسته شدن ماده معدنی در طول بافت طبیعی خود می شود.

2. مواد معدنی با قرار گرفتن در معرض یک بارگذاری سه نقطه ای در کشش شکسته می شود که بین دندانه های جلویی روی یک روتور و دندانه های عقبی روی روتور دیگر قرار می گیرد.

3. برای ماده معدنی که به طور کامل شکسته نشده است، می توان از طریق دندانه های روتور و دندانه های ثابت میله شکن بیشتر شکسته شود تا از الزامات ابعاد سه بعدی مواد تخلیه اطمینان حاصل شود.

Secondary Sizer Drive Device

دستگاه درایو

دو واحد محرکه مستقل، هر واحد محرک شامل: موتور،{0}}کوپلینگ انتهایی سرعت بالا، جعبه دنده، کوپلینگ انتهایی سرعت پایین-. کوپلینگ انتهایی سرعت بالا از یک کوپلینگ هیدرولیک برای اتصال موتور به گیربکس استفاده می کند. گیربکس ساختار چرخ دنده مارپیچ شفت موازی را برای برآورده کردن الزامات انتقال قدرت، نسبت سرعت و گشتاور تحت بار شدید سایز ثانویه اتخاذ می کند.

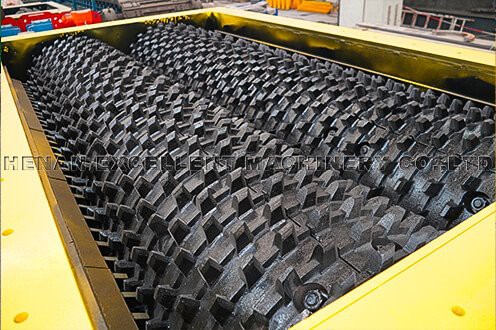

غلتک دندانه دار

غلتک دندانه دار را می توان به غلتک دندانه دار سایز ثانویه اولیه و غلتک دندانه دار سایز ثانویه ثانویه تقسیم کرد. نصب و جداسازی آسان سر دندان ثانویه سایزر که می تواند زمان نگهداری را به میزان قابل توجهی کاهش دهد و هزینه نگهداری را کاهش دهد.

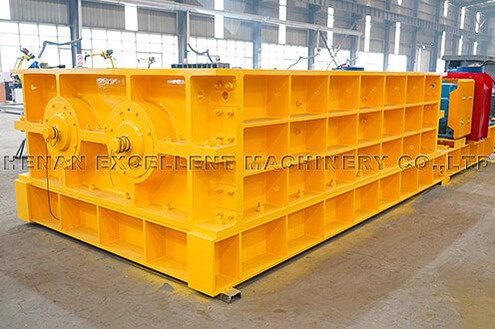

مسکن

محفظه سایز ثانویه به عنوان یک قاب میزبان سفت و سخت طراحی شده است و محفظه از فولاد ریخته گری ساخته شده و توسط پیچ و مهره های با استحکام بالا به هم متصل می شود. صفحات مقاوم در برابر سایش در اطراف داخل محفظه نصب می شوند و صفحات سایش شکل شانه ای در دو طرف محفظه نصب می شوند تا از چسبیدن مواد بیش از حد به غلتک های دندان سنگ شکن جلوگیری شود.

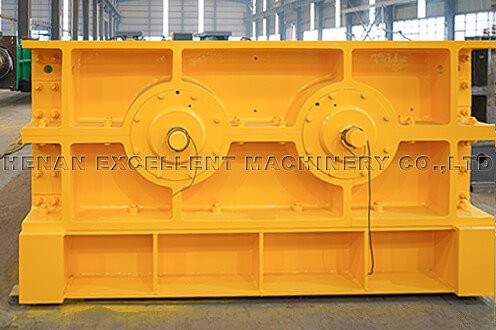

صفحات جانبی

صفحات جانبی سایز ثانویه به طور یکپارچه از طریق-فناوری ریخته گری با کیفیت بالا شکل گرفته اند و ساختاری پایدار و قابل اطمینان را تضمین می کنند. پس از پردازش دقیق توسط تراش CNC با دقت بالا، صفحات جانبی در حین نصب به دقت جفت گیری دقیقی دست می یابند. این طراحی نه تنها عمر مفید اجزای کلیدی را افزایش می‌دهد، بلکه عملکرد روان کل دستگاه را تضمین می‌کند و پشتیبانی مداوم از تجهیزات را در شرایط کار با شدت- بالا تضمین می‌کند.

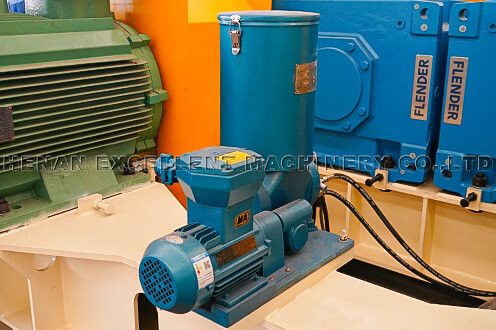

دستگاه روغن کاری

سایز ثانویه سیستم روانکاری خودکار متمرکز را اتخاذ می کند، می تواند زمان پر شدن روغن بیشتر، تنظیمات زمان پر شدن روغن، قابل اطمینان برای اطمینان از روانکاری موثر و قابل اعتماد هر قسمت باشد. کنترل خودکار زمان بازه عرضه روغن، فشار عرضه روغن زیاد است، سرعت عرضه روغن سریع است، یاتاقان ها به طور موثر روغن کاری می شوند، به طوری که قسمت اصلی غلتک دندان برای رسیدن به روانکاری خوب، عمر غلتک دندان را تا حد زیادی افزایش می دهد.

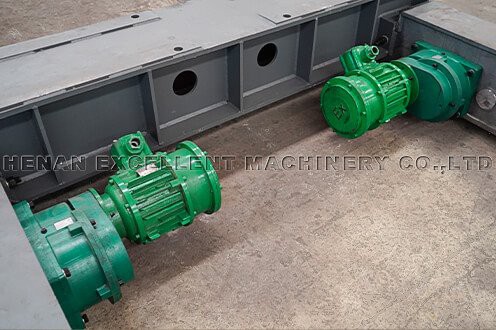

چرخ دنده

دستگاه ترامینگ در پایین سایزر ثانویه نصب شده و توسط یک موتور هدایت می شود تا در امتداد مسیر به سمت دسترسی تعمیر و نگهداری حرکت کند و تعمیر و نگهداری آسان را تسهیل کرده و از جداسازی قطعات جلوگیری می کند. این طراحی به تجهیزات اجازه می دهد تا به آرامی بین مناطق عملیاتی و تعمیر و نگهداری حرکت کنند، کار دستی را کاهش می دهد و زمان خرابی را در طول تعمیر و نگهداری به حداقل می رساند، در نتیجه کارایی عملیاتی را بهبود می بخشد.

اندازه تغذیه سایز ثانویه کمتر یا مساوی 300 میلی متر (مقدار کمی 400 میلی متر مجاز است) و دانه بندی تخلیه کمتر از 50 میلی متر است. شکل اتصال صفحه دندانه از یک شیار دم کبوتری استفاده می کند که مکمل مورب بلوک گیره درج است و سپس صفحه دندان خرد کن بر روی نشیمن ثابت صفحه دندانه نصب می شود و اتصال سطح به سطح را تشکیل می دهد که توسط پیچ و مهره های با استحکام بالا سفت و فشرده می شود. عملکرد پیچ تبدیل به یک بلوک گیره درج ثابت می شود و از مشکل شکستن پیچ قفل ثابت، افتادن صفحه دندانه یا جدا کردن و تعویض مشکل جلوگیری می کند.

Secondary Sizers Toothed Roller

01/ ساختار فشرده با ردپای کوچک

این تجهیزات دارای اندازه کلی کوچک و سبک وزن هستند. در مقایسه با سایر سنگ شکن ها با ظرفیت تولید یکسان، فضای کمتری را اشغال می کند، نیازهای کمتری برای سازه نگهدارنده ساختمان کارخانه دارد و می تواند در فضاهای محدود مستقر شود و هزینه ساخت و نوسازی کارخانه را کاهش دهد و چیدمان کارگاه را بهینه کند.

02/ مواد غلتکی دندانه دار مقاوم در برابر سایش-است

دندانه های سنگ شکن غلتک های دندانه دار اولیه از فولاد آلیاژی -مقاوم در برابر سایش و ضربه- ساخته شده اند، و صفحات دندانی غلتک های دندانه دار ثانویه نیز از مواد-مقاوم در برابر سایش-با استحکام بالا استفاده می کنند. آنها می توانند در برابر ضربه و اصطکاک طولانی مدت مواد مقاومت کنند، سرعت سایش قطعات دندان را کاهش دهند، چرخه جایگزینی غلتک های دندانه دار را طولانی تر کنند، و هزینه تهیه قطعات را کاهش دهند.

03/ سیستم کنترل هوشمند

مجهز به سیستم کنترل هوشمند PLC و تعداد زیادی سنسور، نظارت از راه دور تجهیزات، عملکرد خودکار و حفاظت از اضافه بار را امکان پذیر می کند. در عین حال، عملکردهایی مانند هشدار دمای بالا و حذف خودکار مواد را ادغام می کند و نیاز به نظارت دستی در سایت را از بین می برد و در نتیجه ایمنی عملیاتی و راندمان تولید را افزایش می دهد.

04/ نویز عملیاتی کم

این تجهیزات از طراحی-خراش با سرعت پایین، همراه با ساختار لرزشی بهینه استفاده می‌کنند. در حین کار، نویز بسیار کمتر از سنگ شکن های ضربه ای سنتی است. همچنین می تواند به دستگاه های کاهش صدا برای کاهش موثر آلودگی صوتی، محافظت از سلامت شنوایی اپراتورها و مطابقت با استانداردهای تولید حفاظت از محیط زیست مجهز شود.

05/ پیکربندی سفارشی

مهندسان پیکربندی هایی مانند شکل دندان و اندازه غلتک دندان را بر اساس ویژگی های مواد ارائه شده توسط مشتری (مانند سختی، رطوبت)، و همچنین اندازه ذرات تغذیه و تخلیه و ظرفیت پردازش سفارشی می کنند. این آنها را قادر می‌سازد تا راه‌حل‌های خرد کردن انحصاری را برای صنایع مختلف (مانند زغال‌سنگ، سنگ آهک و شیل نفتی) ارائه دهند.

06/ تلفات مواد کمتر

طراحی با نرخ خرد شدن پایین، از دست دادن بی اثر مواد در طول فرآیند خرد کردن را کاهش می دهد. در همان زمان، اندازه ذرات خروجی یکنواخت به طور قابل توجهی نسبت مواد واجد شرایط را افزایش می دهد و از هدر رفتن مواد خام جلوگیری می کند. همین مواد خام می تواند محصولات واجد شرایط تری تولید کند و به طور غیرمستقیم هزینه تهیه مواد اولیه را کاهش دهد.

الزامات خود را ارسال کنید و با یکی از مهندسان فنی ما در مورد پروژه خود صحبت کنید.

برای بهترین قیمت با ما تماس بگیرید

محصولات مکانیکی با کیفیت بالا باید دارای تجهیزات ابزار عالی باشد. به منظور اطمینان از صحت آن و رفع نیازهای سفارشات بزرگ. Henan Excellent Machinery Co.,Ltd دارای 140 مجموعه تجهیزات حرفه ای است، از جمله مرکز ماشینکاری پنج محوری-، مرکز ماشین کاری حفاری و فرز CNC، مرکز ماشینکاری عمودی، مرکز ماشینکاری عمودی CNC، مرکز ماشینکاری گنتری، ماشین برش لیزری، ماشین کاری Laser Laser Cutting مرکز ماشینکاری افقی CNC و غیره. تجهیزات پردازش و ساخت پیشرفته از جمله تجهیزات اتاق پاشش محیطی و تجهیزات Heat Trea و عملیات حرارتی فوق العاده بزرگ.

فرآیند خالی کردن صفحه سمت چپ و راست

Mineral Sizers Front And Rear End Cover Machining Process

پردازش پوشش انتهایی جلو و عقب

Mineral Sizers Left And Right Side Plate Machining Process

پردازش صفحه سمت چپ و راست

Mineral Sizers Teeth Ring Internal Surface Machining Process

پردازش سطح داخلی حلقه دندان

پردازش پایه دندان

Mineral Sizers Teeth Roller Heat Treatment

درمان حرارتی با غلتک دندان

در حال حاضر، EXCT گواهینامه سیستم کیفیت بین المللی ISO9001-2008 را به طور کامل گذرانده است، سیستم کیفیت کامل اطمینان حاصل می کند که از توسعه محصول و طراحی، تولید، تهیه و عرضه تا فروش و فرآیند خدمات کیفیت کنترل شده است.

EXCT یک تیم بازرسی دقیق و ماهر برای اطمینان از موفقیت کنترل کیفیت محصول دارد. بخش بازرسی کیفیت دارای یک فرآیند تست دقیق است که مراحل تهیه، تولید و نصب مواد خام را طی می کند تا اطمینان حاصل شود که هر قطعه از تجهیزات تحویل داده شده به مشتریان واجد شرایط است.

Mineral Sizers Currency Test When Running

تشخیص فعلی

تشخیص ولتاژ

Mineral Sizers Shaft Temperature Detection

تشخیص دمای شفت

تشخیص لرزش

تشخیص نویز

Mineral Sizers Ultrasonic Flaw Detection

تشخیص نقص اولتراسونیک

تشخیص سختی

تشخیص ضخامت پوشش

سایز ثانویه ما بیش از 20 کشور و منطقه را در سراسر جهان پوشش می دهد. آنها عمدتاً برای خرد کردن زغال سنگ خام، زغال سنگ، زغال سنگ، کک، خاک سطحی و مواد دیگر استفاده می شوند و در صنایع مرتبط با زغال سنگ مانند نیروگاه های حرارتی، استخراج زغال سنگ، کارخانه های زغال شویی و غیره استفاده می شوند.

الزامات خود را ارسال کنید و با یکی از مهندسان فنی ما در مورد پروژه خود صحبت کنید.

مناسب ترین راه حل و قیمت محصول را به صورت رایگان دریافت کنید!!!

Sizer ثانویه برای هر ماده کاربردی سفارشی شده است تا بهترین پیکربندی را ارائه دهد و تمام نیازهای شما را برآورده کند.

مشخصات فنی سایزهای ثانویه ثانویه
مدل	2PLS600	2PLS800	2PLS1000	2PLS1200
قطر غلتک دندان (میلی متر)	600	800	1000	1200
طول رول (میلی متر)	1000-2500	1500-3000	2000-3500	2000-4000
حداکثر اندازه خوراک (میلی متر)	200	300	350	400
اندازه خروجی (میلی متر)	50-80	50-100	50-120	50-140
ظرفیت (t/h)	250-800	500-2000	600-3000	800-4000

توجه: پیکربندی دندان بسته به نوع ماده، اندازه تغذیه و اندازه تخلیه متفاوت است.

اطلاعات پیکربندی مقادیر معمولی برای مرجع هستند. لطفاً برای راهنمایی بیشتر در مورد انتخاب تجهیزات با مهندسان فنی ما تماس بگیرید.

1. کدام ماده خرد شود:______
2. ظرفیت جابجایی:______t/h.
3. چگالی مواد حجیم: ______t/m3
4. مقاومت فشاری مواد:______Mpa
5. محدوده مواد HGI (شاخص سنگ زنی هاردگرو):
6. درصد توزیع ذرات مواد؟
7. حداکثر اندازه دانه مواد تغذیه: ______mm
8. اندازه دانه محصول نهایی پس از خرد کردن چقدر است؟
9. از چه تجهیزاتی برای تغذیه مواد به سایزر استفاده می شود؟
10. برای تخلیه مواد از سایزر از چه تجهیزاتی استفاده می شود؟
11. همانطور که می دانیم، سایزر باید یک سیستم با تجهیزات دیگر تشکیل دهد، آیا طرح اولیه یا طرحی{1}}دستی دارید؟ اگر دارید، لطفاً آن را برای مرجع برای مهندس ما ارسال کنید.
