صفحه نمایش ارتعاشی با حرکت دایره ای از نظر پارامترهای عملکرد بسیار خوب عمل می کند، با راندمان غربالگری بیش از 95٪، بسیار بیشتر از تجهیزات غربالگری سنتی.
این تجهیزات دارای طیف وسیعی از ظرفیت پردازش است که می‌تواند نیازهای خطوط تولید کوچک-با چندین تن در ساعت و پروژه‌های مقیاس بزرگ- با صدها تن در ساعت را برآورده کند.
دقت غربالگری بالا است و می توان آن را با 2 تا 6 لایه صفحه برای دستیابی به طبقه بندی همزمان اندازه ذرات متعدد پیکربندی کرد.
این تجهیزات با ثبات، با طیف گسترده ای از تنظیم دامنه کار می کند و با ویژگی های مواد مختلف سازگار است.
شاخص های مصرف انرژی عالی هستند، با 20٪ - 30٪ صرفه جویی در انرژی در مقایسه با محصولات مشابه، به طور قابل توجهی هزینه های عملیاتی را کاهش می دهند.

اصل کار صفحه نمایش ارتعاشی حرکت دایره ای

سیستم دینامیکی صفحه ارتعاشی حرکت دایره ای دقیقاً محاسبه شده است. نیروی گریز از مرکز ایجاد شده توسط بلوک خارج از مرکز تحریک کننده باعث می شود بدنه صفحه نمایش تحت ارتعاش دایره ای اجباری قرار گیرد.
این ارتعاش باعث می شود که مواد روی صفحه دستخوش حرکت پرتابه شوند و مسیر حرکت سهموی است. مقاومت پرتابه مواد متناسب با مجذور فرکانس ارتعاش و متناسب با دامنه است.
با کنترل دقیق پارامترهای ارتعاش، مواد می توانند به حالت شل بهینه و سرعت انتقال بر روی صفحه دست یابند، و اطمینان حاصل شود که هر ذره فرصت کافی برای عبور از سوراخ های صفحه نمایش را دارد، بنابراین به هدف غربالگری کارآمد دست می یابد.

جزئیات صفحه نمایش ارتعاشی با حرکت دایره ای

تحریک کننده ارتعاش

ما از سری ZYQF-فلنج روغن‌کاری شده-نوع تحریک‌کننده لرزش غیرعادی که مستقلاً توسط خودمان ساخته شده است، استفاده می‌کنیم. مزیت اصلی در توانایی تنظیم دامنه کار به طور مداوم با افزودن یا کاهش تعداد بلوک های وزنه تعادل است. این بدان معنی است که شما می توانید دقیقاً شدت غربالگری بهینه را با توجه به خواص مواد مختلف و الزامات تولید در هر زمان مطابقت دهید و حداکثر کارایی را به دست آورید.

ما در مورد اجزای اصلی سازش نمی کنیم. همه بلبرینگ ها از یاتاقان های ویژه مکانیکی ارتعاشی وارداتی SKF/FAG آلمان انتخاب می شوند تا از عمر بسیار طولانی و قابلیت اطمینان عالی در شرایط سخت اطمینان حاصل کنند. این قوی‌ترین تضمین را برای کارکرد مداوم-تجهیزات با شدت بالا فراهم می‌کند و خطر خرابی غیرمنتظره ناشی از خرابی بلبرینگ را به‌طور چشمگیری کاهش می‌دهد.

درایور و کوپلینگ

این طراحی ترکیبی از درایو موتور انتهایی با گیربکس جهانی شفت متوسط است. تحریک کننده ارتعاش به طور همزمان از طریق تسمه های V و تسمه های سنکرون کار می کند. اجزای گیربکس مجهز به پوشش‌های محافظ کاملی هستند که نه تنها ایمنی عملیاتی را تضمین می‌کنند، بلکه عمر مفید را افزایش می‌دهند و الزامات تنظیم سرعت در شرایط مختلف کاری را برآورده می‌کنند.

صفحه جانبی

از صفحه ظرف با استحکام کم-آلیاژ-Q245R ساخته شده است که دقیقاً توسط لیزر بریده شده و در یک مرحله تشکیل شده است. دقت ساخت به ± 0.03 میلی متر می رسد. صفحه جانبی با پرچ هایی با استحکام بالا وصل می شود تا اجزا را تقویت کند و از تغییر شکل ناشی از تنش جوش کاملاً جلوگیری کند و از پایداری و قابلیت اطمینان تجهیزات در طول کارکرد طولانی مدت اطمینان حاصل کند.

صفحه نمایشگر

با توجه به نیاز غربالگری مختلف، صفحه ارتعاشی می تواند صفحه نمایش بافته شده، صفحه نمایش پلی اورتان، صفحه رنده و غیره را انتخاب کند. صفحه صفحه نمایش نه تنها دارای راندمان غربالگری بالا، عمر طولانی است، بلکه مونتاژ و جداسازی آسان است و زمان تعویض را بسیار کوتاه می کند.

قاب صفحه نمایش

قاب صفحه با پرچ کردن{0}قطعات فولادی با کیفیت بالا و صفحات فولادی ساخته شده است. قطعات اتصال کلیدی با پیچ و مهره های{2}}با استحکام بالا محکم می شوند. خطای صافی تکیه گاه سطح صفحه نمایش کمتر یا مساوی 1mm/m² است. کل ساختار برای دستیابی به سطح تمیزی Sa2.5 تحت عملیات شات بلاست قرار می گیرد و سپس با یک لایه محافظ مقاوم در برابر سایش پوشش داده می شود. این یک راه حل ساختاری برای مشکل شل شدن پیچ را تضمین می کند.

پرتو

تیر متقاطع از لوله فولادی بدون درز با کیفیت بالا- ساخته شده است و فلنج کاملاً جوش داده شده و تنش کاهش می یابد. صفحات فولادی مقاوم در برابر سایش NM500 به نواحی تنش کلیدی اضافه می شوند. کل ساختار تحت بازپخت و ماشینکاری دقیق قرار می گیرد تا از دقت و استحکام بالا اطمینان حاصل شود و مقاومت در برابر سایش و عمر مفید به طور قابل توجهی بهبود یابد.

بهار

فنر مارپیچی از مواد 60Si2Mn ساخته شده است و تحت فرآیند خاصی از فسفاته شدن و پوشش پودری قرار می گیرد که در نتیجه عملکرد عالی در میرایی ارتعاش و پایداری دارد. فنر دارای عمر طراحی بیش از 10000 ساعت است و برای تعویض و نگهداری آسان و سریع مجهز به یک بند مخصوص بالابر در بالا است.

ویژگی های صفحه ارتعاشی حرکت دایره ای

01/ کم صدا

صفحه ارتعاشی حرکت دایره ای ساختار ارتعاشی را در طول طراحی خود بهینه کرده است و برخورد و اصطکاک بین قطعات را کاهش می دهد. در عین حال می توان آن را به دستگاه های کاهش نویز مجهز کرد. در حین کار، سر و صدای آن بسیار کمتر از تجهیزات غربالگری سنتی است که به طور موثر محیط تولید را در کارگاه بهبود می بخشد، از سلامت شنوایی اپراتورها محافظت می کند و الزامات تولید حفاظت از محیط زیست را برآورده می کند.

02/ کاهش آلودگی گرد و غبار

برای مواد مستعد تولید گرد و غبار (مانند سرباره خشک شده و زغال سنگ)، صفحه ارتعاشی حرکت دایره ای را می توان به طور انعطاف پذیر با تجهیزات حذف گرد و غبار ترکیب کرد. در طول فرآیند غربالگری، گرد و غبار را می توان به موقع جمع آوری کرد و باعث کاهش پراکندگی گرد و غبار و کاهش آلودگی به محیط زیست می شود. این به شرکت ها کمک می کند تا استانداردهای انتشار حفاظت از محیط زیست را رعایت کنند و از مجازات های زیست محیطی اجتناب کنند.

03/ درجه بالای سفارشی سازی

با توجه به نیازهای تولیدی خاص شرکت،-سطوح الک با اندازه های مختلف، مواد مختلف توری های غربال (مانند شبکه های غربال فولادی مقاوم در برابر سایش، شبکه های غربال پلی اورتان) و پارامترهای ارتعاش مناسب برای مواد خاص را می توان سفارشی کرد. این راه حل های غربالگری شخصی را برای شرکت فراهم می کند، که با سناریوهای تولید واقعی مطابقت دارد.

04/ راه اندازی روان

این تجهیزات مجهز به یک دستگاه شروع نرم-است. در طول راه اندازی، جریان به طور پیوسته بدون ایجاد جریان ناگهانی زیاد افزایش می یابد. این امر تأثیر روی شبکه برق کارخانه را به حداقل می رساند و از تأثیرگذاری بر عملکرد عادی سایر تجهیزات تولیدی به دلیل راه اندازی این تجهیزات جلوگیری می کند و از پایداری منبع تغذیه کل خط تولید اطمینان می یابد.

05/ تلفات مواد کمتر

اثر غربالگری دقیق می تواند وضعیت تخلیه مواد واجد شرایط همراه با ناخالصی ها را کاهش دهد. در عین حال، سرعت یکنواخت مواد از تلفات مواد ناشی از برخورد و اصطکاک در حین حمل و نقل جلوگیری می کند و به طور موثر نرخ استفاده از مواد خام را بهبود می بخشد و به طور غیرمستقیم هزینه تهیه مواد خام شرکت را کاهش می دهد.

06/ مساحت طبقه کوچک

ساختار کلی صفحه ارتعاشی با حرکت دایره ای جمع و جور و به خوبی-طراحی شده است. در حالی که از ظرفیت پردازش بالا اطمینان حاصل می شود، سطح کف آن بسیار کوچکتر از سایر تجهیزات غربالگری با ظرفیت تولید مشابه است. این به ویژه برای شرکت هایی با فضای کارگاهی محدود مناسب است که می تواند چیدمان کارگاه را بهینه کند و میزان استفاده از فضا را افزایش دهد.

الزامات خود را ارسال کنید و با یکی از مهندسان فنی ما در مورد پروژه خود صحبت کنید.

برای بهترین قیمت با ما تماس بگیرید

عملکرد صفحه نمایش ارتعاشی با حرکت دایره ای

انحراف فرکانس صفحه نمایش لرزشی از مقدار مشخص شده 2.5٪ تجاوز نمی کند.

اختلاف دامنه نقطه تقارن جعبه صفحه نمایش در هر دو طرف بیش از 0.5 میلی متر نیست، نوسان عرضی بیش از 1 میلی متر نیست.

خطای نسبی زاویه جهت ارتعاش دو نقطه متقارن نباید از 1 درجه تجاوز کند.

خطای ارتفاع فشرده سازی استاتیک فنر دو نقطه متقارن پس از مونتاژ بیش از 3 میلی متر نیست.

افزایش دمای بلبرینگ نباید از 40 درجه تجاوز کند، بالاترین دما نباید از 75 درجه تجاوز کند.

در فاصله یک متری اطراف تجهیزات، صدای بدون بار نباید از 75 دسی بل (A) تجاوز کند.

بسته و تحویل صفحه نمایش ارتعاشی با حرکت دایره ای

ما بر تولید و نوآوری تجهیزات تغذیه، خرد کردن، غربالگری و انتقال برای معادن روباز تمرکز می کنیم و با محصولات با کیفیت قابل اعتماد و سیستم خدمات عالی به بازار خارج از کشور خدمت می کنیم. تاکنون محصولات ما به بیش از 50 کشور و منطقه از جمله روسیه، استرالیا، اندونزی، ویتنام، کلمبیا، تایلند، ترکیه، پاکستان، گینه، مصر، شیلی، ایالات متحده، برزیل، مالزی، هند، آفریقای جنوبی، اسپانیا، بلغارستان، فرانسه و غیره صادر شده است.

کیس های صفحه ارتعاشی با حرکت دایره ای

صفحه ارتعاشی دایره ای برای سنگدانه ها به طور گسترده در جداسازی سنگ کوارتز، سنگریزه رودخانه، کلسیت، دولومیت، گرانیت، بازالت، سنگ آهک، دیاباز، طلا، قلع، تیتانیوم، هماتیت، سنگ آهن، زغال سنگ و سایر مواد معدنی و غیره استفاده می شود.

تاسیسات تولیدی

محصولات مکانیکی با کیفیت بالا باید دارای تجهیزات ابزار عالی باشد. به منظور اطمینان از صحت آن و رفع نیازهای سفارشات بزرگ. Henan Excellent Machinery Co.,Ltd دارای 140 مجموعه تجهیزات حرفه ای است، از جمله مرکز ماشینکاری پنج محوری-، مرکز ماشین کاری حفاری و فرز CNC، مرکز ماشینکاری عمودی، مرکز ماشینکاری عمودی CNC، مرکز ماشینکاری گنتری، ماشین برش لیزری، ماشین کاری Laser Laser Cutting مرکز ماشینکاری افقی CNC و غیره. تجهیزات پردازش و ساخت پیشرفته از جمله تجهیزات اتاق پاشش محیطی و تجهیزات Heat Trea و عملیات حرارتی فوق العاده بزرگ.

EXCT Manufacturing Facilities Five-Axis Gantry Machining-Center

مرکز پنج محور{{0}Gantry Machining-

EXCT Manufacturing Facilities Vertical CNC Machining Center

مرکز ماشینکاری CNC عمودی

EXCT Manufacturing Facilities CNC Boring And Milling Machining Center

مرکز ماشینکاری فرز و حفاری CNC

EXCT Manufacturing Facilities Vertical Machining Center

مرکز ماشینکاری عمودی

EXCT Manufacturing Facilities Gantry Machining Center

مرکز ماشینکاری دروازه ای

EXCT Manufacturing Facilities Laser Pipe Cutting Machine

دستگاه برش لوله لیزری

EXCT Manufacturing Facilities Laser Cutting Machine

دستگاه برش لیزری

EXCT Manufacturing Facilities Welding Robot Workstation

ایستگاه کاری ربات جوشکاری

کنترل کیفیت دقیق

در حال حاضر، EXCT گواهینامه سیستم کیفیت بین المللی ISO9001-2008 را به طور کامل گذرانده است، سیستم کیفیت کامل اطمینان حاصل می کند که از توسعه و طراحی محصول، تولید، تهیه و عرضه تا فروش و فرآیند خدمات کنترل کیفیت موثری داشته است.

EXCT یک تیم بازرسی دقیق و ماهر برای اطمینان از موفقیت کنترل کیفیت محصول دارد. بخش بازرسی کیفیت دارای یک فرآیند تست دقیق است که مراحل تهیه، تولید و نصب مواد خام را طی می کند تا اطمینان حاصل شود که هر قطعه از تجهیزات تحویل داده شده به مشتریان واجد شرایط است.

بازرسی کیفیت مشتری

بازرسی کیفیت مشتری

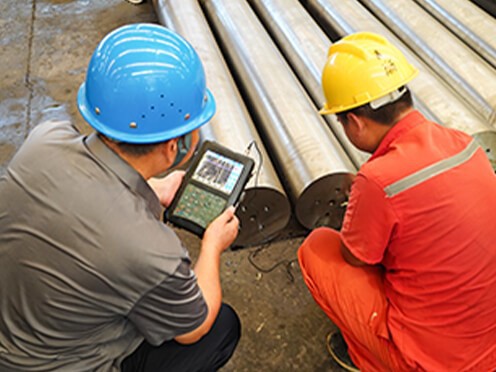

EXCT Third-Party Quality Inspection Ultrasonic Flaw Detection

بازرسی کیفیت شخص ثالث-

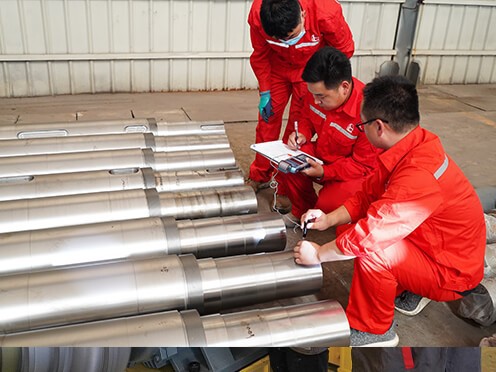

EXCT Third-Party Quality Inspection Hardness Detection

بازرسی کیفیت شخص ثالث-

بازرسی خود-

بازرسی خود-

بازرسی خود-

Roller Screen Shaft Temperature Detection

بازرسی خود-

الزامات خود را ارسال کنید و با یکی از مهندسان فنی ما در مورد پروژه خود صحبت کنید.

مناسب ترین راه حل و قیمت محصول را به صورت رایگان دریافت کنید!!!

مشخصات فنی عمومی

صفحه ارتعاشی حرکت دایره ای EXCT برای هر ماده کاربردی سفارشی شده است تا بهترین پیکربندی را ارائه دهد و تمام نیازهای شما را برآورده کند. برای تنظیمات بیشتر لطفا با مهندسین فنی ما تماس بگیرید.

مدل	لایه ها	منطقه (㎡)	زاویه (مدرک تحصیلی)	اندازه مش (میلی متر)	حداکثر اندازه خوراک (میلی متر)	ظرفیت (t/h)	فرکانس (دور در دقیقه)	قدرت (کیلووات)	ابعاد کلی (میلی متر)
مدل	لایه ها	منطقه (㎡)	زاویه (مدرک تحصیلی)	اندازه مش (میلی متر)	حداکثر اندازه خوراک (میلی متر)	ظرفیت (t/h)	فرکانس (دور در دقیقه)	قدرت (کیلووات)	ابعاد کلی (میلی متر)
YA1236	1	4.3	20	6-50	کمتر یا مساوی 200	75-245	845	11	375723642456
2YA1236	2	4.3	20	6-50	کمتر یا مساوی 200	75-245	845	11	375723642456
YA1530	1	4.5	20	6-50	کمتر یا مساوی 200	80-255	845	11	318426702280
YA1536	1	5.4	20	6-50	کمتر یا مساوی 200	95-310	845	11	375726702419
2YA1536	2	5.4	20	6-50	کمتر یا مساوی 200	95-310	845	15	375727152419
YAH1536	1	5.4	20	6-50	کمتر یا مساوی 400	240-660	755	11	375726702437
2YAH1536	2	5.4	20	6-150	کمتر یا مساوی 400	240-660	755	15	375727152437
YA1542	1	6.3	20	6-50	کمتر یا مساوی 200	110-360	845	11	433126702655
2YA1542	2	6.3	20	6-50	کمتر یا مساوی 200	110-360	845	15	433127152675
YA1548	1	7.2	20	6-50	کمتر یا مساوی 200	125-410	845	15	490427152854
2YA1548	2	7.2	20	6-50	کمتر یا مساوی 200	125-410	845	15	490427152861
YAH1548	1	7.2	20	6-150	کمتر یا مساوی 400	320-780	755	15	490427152943
2YAH1548	2	7.2	20	30-150	کمتر یا مساوی 400	320-780	755	15	490427152943
YA1836	1	6.5	20	6-50	کمتر یا مساوی 200	115-370	845	11	375729752419
2YA1836	2	6.5	20	6-50	کمتر یا مساوی 200	115-370	845	15	375729752419
YAH1836	1	6.5	20	6-50	کمتر یا مساوی 400	290-800	755	11	375729752437
2YAH1836	2	6.5	20	30-150	کمتر یا مساوی 400	290-800	755	15	375730202437
YA1842	1	7.6	20	6-50	کمتر یا مساوی 200	135-430	845	15	433130202675
2YA1842	2	7.6	20	6-50	کمتر یا مساوی 200	135-430	845	15	433130202675
YAH1842	1	7.6	20	6-50	کمتر یا مساوی 400	340-900	755	15	433130202700
2YAH1842	2	7.6	20	6-150	کمتر یا مساوی 400	340-900	755	15	433130202700
YA1848	1	8.6	20	6-50	کمتر یا مساوی 200	150-490	845	15	490430202861
2YA1848	2	8.6	20	6-50	کمتر یا مساوی 200	150-490	845	15	490430202861
YAH1848	1	8.6	20	30-150	کمتر یا مساوی 200	385-1000	755	15	490430202943
2YAH1848	2	8.6	20	6-150	کمتر یا مساوی 400	385-1000	755	15	490430202943
YA2148	1	10	20	6-50	کمتر یا مساوی 200	175-570	748	18.5	494534233515
2YA2148	2	10	20	6-50	کمتر یا مساوی 200	175-570	748	22	494534633515
YAH2148	1	10	20	30-150	کمتر یا مساوی 400	445-1200	708	18.5	494534233501
2YAH2148	2	10	20	6-150	کمتر یا مساوی 400	445-1200	708	22	609234633501
YA2160	1	12.6	20	6-50	کمتر یا مساوی 200	220-715	748	18.5	609234233674
2YA2160	2	12.6	20	6-50	کمتر یا مساوی 200	220-715	748	22	609234633674
YAH2160	1	12.6	20	30-150	کمتر یا مساوی 400	565-1400	708	30	611636193849
2YAH2160	2	12.6	20	6-150	کمتر یا مساوی 400	565-1400	708	30	611636193849
YA2448	1	11.5	20	6-50	کمتر یا مساوی 200	200-650	748	18.5	494537283473
YAH2448	1	11.5	20	30-150	کمتر یا مساوی 400	515-1300	708	30	497039253638
2YAH2448	2	11.5	20	30-150	کمتر یا مساوی 400	515-1300	708	30	497039253638
YA2460	1	14.4	20	6-50	کمتر یا مساوی 200	250-810	748	30	609139253850
2YA2460	2	14.4	20	6-50	کمتر یا مساوی 200	250-810	748	30	609139253850
YAH2460	1	14.4	20	30-150	کمتر یا مساوی 400	645-1500	708	30	609139253846
2YAH2460	2	14.4	20	30-150	کمتر یا مساوی 400	645-1500	708	30	609139253846

دستورالعمل انتخاب

1.مواد مورد بررسی: ______(اگر بتوانید در سایت{2}عکس برای مطالب در اختیار ما قرار دهید، سپاسگزار خواهیم بود)
2. ظرفیت حمل و نقل:______t/h
3. چگالی ظاهری: ______t/m3
4. حداکثر اندازه گرانول مواد تغذیه: ______mm
5. شماره لایه: ______
6. اندازه مش هر لایه: ______mm
7. درصد توزیع ذرات:______
لطفاً مثال زیر را بررسی کنید تا به شما در درک آن کمک کند:
اگر شماره لایه دو باشد، اندازه مش هر لایه 8 میلی متر و 3 میلی متر است، سپس 3 نوع محصول دریافت خواهید کرد: X، Y و Z. X بزرگتر یا مساوی 8 میلی متر. 3 میلی متر کمتر یا مساوی Y < 8 میلی متر؛ ز<3mm.
ما می خواهیم اطلاعات زیر را تأیید کنیم:
الف. درصد X در کل مطالب:______%؛
ب. درصد Y در کل مواد:______%؛
ج. درصد Z در کل مواد:______%;
8. چه تجهیزاتی برای تغذیه مواد به صفحه ارتعاشی حرکت دایره ای استفاده می شود:______
9. چه تجهیزاتی برای تخلیه مواد از صفحه ارتعاشی حرکت دایره ای استفاده می شود: ______
10. منبع تغذیه کار: ______V ______HZ
11. آیا صفحه ارتعاشی حرکت دایره ای به تنهایی یا با تجهیزات دیگر برای تشکیل یک سیستم کار می کند؟ در صورت تشکیل یک سیستم، آیا طرح اولیه یا طرحی{1}}دستی دارید؟ اگر دارید، لطفاً آن را برای مرجع برای مهندس ما ارسال کنید.
12. مقدار مورد نیاز:______
