صفحه نمایش ویبره شیب به طور جامع دوام آن را در نظر گرفته است. اجزای ساختاری اصلی از فولاد آلیاژی با کیفیت بالا- ساخته شده و قطعات کلیدی تقویت شده است. صفحات صفحه نمایش از مواد-مقاوم و مقاوم در برابر سایش{4}}بالا ساخته شدهاند، با عمر مفیدی که میتواند 2-3 برابر بیشتر از مواد معمولی باشد. یاتاقانها از محصولات برند بینالمللی معروف استفاده میکنند تا از عملکرد پایدار در شرایط{10}بار سنگین اطمینان حاصل کنند. تمام مناطق جوشکاری تحت درمان تنش زدایی قرار گرفته اند تا از ترک خوردن ناشی از ارتعاش جلوگیری شود. سطح با چندین فرآیند ضد خوردگی برای انطباق با محیط های مختلف کار سخت درمان می شود.
اصل کار صفحه نمایش ارتعاشی شیبدار
در طول عملکرد صفحه ارتعاشی شیبدار، حرکت مواد روی صفحه را می توان به سه مرحله تقسیم کرد: مرحله شروع شتاب-بالا، مرحله حرکت یکنواخت، و مرحله سقوط کاهش سرعت.
در مرحله شروع، مواد تحت اثر نیروی تحریک سرعت اولیه را به دست می آورند.
در صحنه یکنواخت، مواد با تکیه بر اینرسی به جلو حرکت می کنند.
در مرحله کاهش سرعت، مواد تحت تأثیر گرانش به پایین سقوط می کنند.
تکرار این سه مرحله مواد را قادر می سازد تا یک حرکت رو به جلو پیوسته روی صفحه ایجاد کنند و در عین حال به لایه بندی و غربالگری موثر دست پیدا کنند.
جزئیات صفحه نمایش ارتعاشی شیب دار
ما از سری ZYQF-فلنج روغنکاری شده-نوع تحریککننده لرزش غیرعادی که مستقلاً توسط خودمان ساخته شده است، استفاده میکنیم. مزیت اصلی در توانایی تنظیم دامنه کار به طور مداوم با افزودن یا کاهش تعداد بلوک های وزنه تعادل است. این بدان معنی است که شما می توانید دقیقاً شدت غربالگری بهینه را با توجه به خواص مواد مختلف و الزامات تولید در هر زمان مطابقت دهید و حداکثر کارایی را به دست آورید.
ما در مورد اجزای اصلی سازش نمی کنیم. همه بلبرینگ ها از یاتاقان های ویژه مکانیکی ارتعاشی وارداتی SKF/FAG آلمان انتخاب می شوند تا از عمر بسیار طولانی و قابلیت اطمینان عالی در شرایط سخت اطمینان حاصل کنند. این قویترین تضمین را برای کارکرد مداوم-تجهیزات با شدت بالا فراهم میکند و خطر خرابی غیرمنتظره ناشی از خرابی بلبرینگ را بهطور چشمگیری کاهش میدهد.
درایور و کوپلینگ
این طراحی ترکیبی از درایو موتور انتهایی با گیربکس جهانی شفت متوسط است. تحریک کننده ارتعاش به طور همزمان از طریق تسمه های V و تسمه های سنکرون کار می کند. اجزای گیربکس مجهز به پوششهای محافظ کاملی هستند که نه تنها ایمنی عملیاتی را تضمین میکنند، بلکه عمر مفید را افزایش میدهند و الزامات تنظیم سرعت در شرایط مختلف کاری را برآورده میکنند.
صفحه جانبی
این از صفحه ظرف با استحکام کم-آلیاژ-Q245R ساخته شده است که دقیقاً توسط لیزر برش داده شده و در یک مرحله تشکیل شده است. دقت ساخت به ± 0.03 میلی متر می رسد. صفحه جانبی با پرچ هایی با استحکام بالا وصل می شود تا اجزا را تقویت کند و از تغییر شکل ناشی از تنش جوش کاملاً جلوگیری کند و از پایداری و قابلیت اطمینان تجهیزات در طول کارکرد طولانی مدت اطمینان حاصل کند.
صفحه نمایشگر
با توجه به نیاز غربالگری مختلف، صفحه ارتعاشی می تواند صفحه نمایش بافته شده، صفحه نمایش پلی اورتان، صفحه رنده و غیره را انتخاب کند. صفحه صفحه نمایش نه تنها دارای راندمان غربالگری بالا، عمر طولانی است، بلکه مونتاژ و جداسازی آسان است و زمان تعویض را بسیار کوتاه می کند.
قاب صفحه نمایش
قاب صفحه با پرچ کردن{0}قطعات فولادی با کیفیت بالا و صفحات فولادی ساخته شده است. قطعات اتصال کلیدی با پیچ و مهره های{2}}با استحکام بالا محکم می شوند. خطای صافی تکیه گاه سطح صفحه نمایش کمتر یا مساوی 1mm/m² است. کل ساختار برای دستیابی به سطح تمیزی Sa2.5 تحت عملیات شات بلاست قرار می گیرد و سپس با یک لایه محافظ مقاوم در برابر سایش پوشش داده می شود. این یک راه حل ساختاری برای مشکل شل شدن پیچ را تضمین می کند.
پرتو
تیر متقاطع از لوله فولادی بدون درز با کیفیت بالا- ساخته شده است و فلنج کاملاً جوش داده شده و تنش کاهش می یابد. صفحات فولادی مقاوم در برابر سایش NM500 به نواحی تنش کلیدی اضافه می شوند. کل ساختار تحت بازپخت و ماشینکاری دقیق قرار می گیرد تا از دقت و استحکام بالا اطمینان حاصل شود و مقاومت در برابر سایش و عمر مفید به طور قابل توجهی بهبود یابد.
بهار
فنر مارپیچی از مواد 60Si2Mn ساخته شده است و تحت فرآیند خاصی از فسفاته شدن و پوشش پودری قرار می گیرد که در نتیجه عملکرد عالی در میرایی ارتعاش و پایداری دارد. فنر دارای عمر طراحی بیش از 10000 ساعت است و برای تعویض و نگهداری آسان و سریع مجهز به یک بند مخصوص بالابر در بالا است.
ویژگی های صفحه نمایش ارتعاشی شیب دار
01/ زاویه سطح صفحه نمایش قابل تنظیم است
زاویه سطح صفحه را می توان آزادانه در محدوده 15 درجه - 20 درجه تنظیم کرد. این می تواند پارامترهای عملیات را با توجه به ویژگی های مواد مختلف (مانند سنگ آهک مرطوب و چسبنده، زغال سنگ خشک) و الزامات اندازه ذرات غربالگری بهینه کند و از یک اثر غربالگری ایده آل در سناریوهای مختلف اطمینان حاصل کند و سازگاری قوی تر را ارائه دهد.
02/ کم صدا
صفحه ارتعاشی شیب دار ساختار ارتعاشی را در طول طراحی خود بهینه کرده است و برخورد و اصطکاک بین قطعات را کاهش می دهد. همچنین می توان آن را به دستگاه های کاهش نویز مجهز کرد. در حین کار، سطح سر و صدای آن بسیار کمتر از تجهیزات غربالگری سنتی است که به طور موثر محیط تولید را در کارگاه بهبود می بخشد و از سلامت شنوایی اپراتورها در راستای الزامات تولید حفاظت از محیط زیست محافظت می کند.
03/ مش صفحه نمایش سفارشی
با توجه به نیازهای تولیدی خاص شرکت، سطوح صفحه با اندازههای مختلف-، مواد مختلف توری صفحه (مانند توری صفحه فولادی مقاوم در برابر سایش، توری صفحه پلی اورتان) و پارامترهای ارتعاش مناسب برای مواد خاص را میتوان سفارشی کرد. این راه حل های غربالگری شخصی را برای شرکت فراهم می کند، که با سناریوهای تولید واقعی مطابقت دارد.
04/ راه اندازی روان
این تجهیزات مجهز به یک دستگاه شروع نرم-است. در طول راه اندازی، جریان به طور پیوسته بدون ایجاد جریان ناگهانی زیاد افزایش می یابد. این امر تأثیر بر شبکه برق کارخانه را به حداقل می رساند و از تأثیر راه اندازی تجهیزات بر عملکرد عادی سایر تجهیزات تولید جلوگیری می کند و از پایداری منبع تغذیه کل خط تولید اطمینان حاصل می کند.
05/ تلفات مواد کمتر
اثر غربالگری دقیق می تواند وضعیت تخلیه مواد واجد شرایط همراه با ناخالصی ها را کاهش دهد. در عین حال، سرعت اجرای یکنواخت مواد از تلفات مواد ناشی از برخورد و اصطکاک در حین حمل و نقل جلوگیری می کند و به طور موثر نرخ استفاده از مواد خام را بهبود می بخشد و به طور غیرمستقیم هزینه تهیه مواد خام شرکت را کاهش می دهد.
06/ بازده سرمایه گذاری بالا
هزینه خرید اولیه صفحه ارتعاشی شیبدار معقول است و دارای مزایای مصرف انرژی کم، هزینه نگهداری کم، عمر طولانی و راندمان پردازش بالا است که می تواند به شرکت ها کمک کند تا هزینه سرمایه گذاری را به سرعت بازیابی کنند. در عین حال، این تجهیزات برای صنایع و سناریوهای متعدد مناسب است و می تواند برای مدت طولانی درآمد پایدار برای شرکت ایجاد کند. عملکرد هزینه بسیار بالاتر از تجهیزات غربالگری معمولی است.
الزامات خود را ارسال کنید و با یکی از مهندسان فنی ما در مورد پروژه خود صحبت کنید.
برای بهترین قیمت با ما تماس بگیرید
عملکرد صفحه نمایش ارتعاشی شیبدار
انحراف فرکانس صفحه نمایش لرزشی از مقدار مشخص شده 2.5٪ تجاوز نمی کند.
اختلاف دامنه نقطه تقارن جعبه صفحه نمایش در هر دو طرف بیش از 0.5 میلی متر نیست، نوسان عرضی بیش از 1 میلی متر نیست.
خطای نسبی زاویه جهت ارتعاش دو نقطه متقارن نباید از 1 درجه تجاوز کند.
خطای ارتفاع فشرده سازی استاتیک فنر دو نقطه متقارن پس از مونتاژ بیش از 3 میلی متر نیست.
افزایش دمای بلبرینگ نباید از 40 درجه تجاوز کند، بالاترین دما نباید از 75 درجه تجاوز کند.
در فاصله یک متری اطراف تجهیزات، صدای بدون بار نباید از 75 دسی بل (A) تجاوز کند.
بسته و تحویل صفحه نمایش ارتعاشی شیب
ما بر تولید و نوآوری تجهیزات تغذیه، خرد کردن، غربالگری و انتقال برای معادن روباز تمرکز می کنیم و با محصولات با کیفیت قابل اعتماد و سیستم خدمات عالی به بازار خارج از کشور خدمت می کنیم. تاکنون محصولات ما به بیش از 50 کشور و منطقه از جمله روسیه، استرالیا، اندونزی، ویتنام، کلمبیا، تایلند، ترکیه، پاکستان، گینه، مصر، شیلی، ایالات متحده، برزیل، مالزی، هند، آفریقای جنوبی، اسپانیا، بلغارستان، فرانسه و غیره صادر شده است.

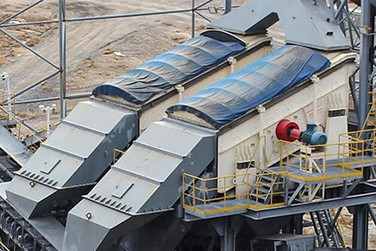

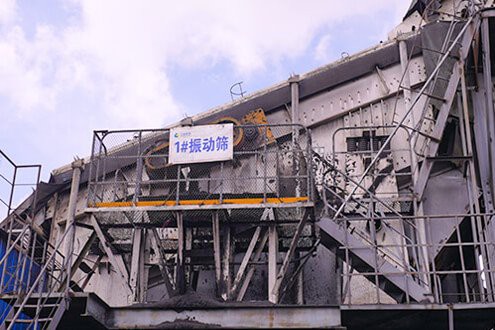

کیس های صفحه نمایش لرزان شیب دار
صفحه ارتعاشی شیبدار برای سنگدانه ها به طور گسترده در جداسازی سنگ کوارتز، سنگریزه رودخانه، کلسیت، دولومیت، گرانیت، بازالت، سنگ آهک، دیاباز، طلا، قلع، تیتانیوم، هماتیت، سنگ آهن، زغال سنگ و سایر مواد معدنی و غیره استفاده می شود.
تاسیسات تولیدی
محصولات مکانیکی با کیفیت بالا باید دارای تجهیزات ابزار عالی باشد. به منظور اطمینان از صحت آن و رفع نیازهای سفارشات بزرگ. Henan Excellent Machinery Co.,Ltd دارای 140 مجموعه تجهیزات حرفه ای است، از جمله مرکز ماشینکاری پنج محوری-، مرکز ماشین کاری حفاری و فرز CNC، مرکز ماشینکاری عمودی، مرکز ماشینکاری عمودی CNC، مرکز ماشینکاری گنتری، ماشین برش لیزری، ماشین کاری Laser Laser Cutting مرکز ماشینکاری افقی CNC و غیره. تجهیزات پردازش و ساخت پیشرفته از جمله تجهیزات اتاق پاشش محیطی و تجهیزات Heat Trea و عملیات حرارتی فوق العاده بزرگ.
کنترل کیفیت دقیق
در حال حاضر، EXCT گواهینامه سیستم کیفیت بین المللی ISO9001-2008 را به طور کامل گذرانده است، سیستم کیفیت کامل اطمینان حاصل می کند که از توسعه محصول و طراحی، تولید، تهیه و عرضه تا فروش و فرآیند خدمات کیفیت کنترل شده است.
EXCT یک تیم بازرسی دقیق و ماهر برای اطمینان از موفقیت کنترل کیفیت محصول دارد. بخش بازرسی کیفیت دارای یک فرآیند تست دقیق است که مراحل تهیه، تولید و نصب مواد خام را طی می کند تا اطمینان حاصل شود که هر قطعه از تجهیزات تحویل داده شده به مشتریان واجد شرایط است.
الزامات خود را ارسال کنید و با یکی از مهندسان فنی ما در مورد پروژه خود صحبت کنید.
مناسب ترین راه حل و قیمت محصول را به صورت رایگان دریافت کنید!!!
مشخصات فنی عمومی
صفحه ارتعاشی شیبدار EXCT برای هر ماده کاربردی سفارشی شده است تا بهترین پیکربندی را ارائه دهد و تمام نیازهای شما را برآورده کند. برای تنظیمات بیشتر لطفا با مهندسین فنی ما تماس بگیرید.
|
مدل |
لایه ها |
منطقه |
زاویه |
اندازه مش (میلی متر) |
حداکثر اندازه خوراک (میلی متر) |
ظرفیت |
فرکانس (دور در دقیقه) |
قدرت |
ابعاد کلی (میلی متر) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
کمتر یا مساوی 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
کمتر یا مساوی 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
کمتر یا مساوی 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
کمتر یا مساوی 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
کمتر یا مساوی 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
کمتر یا مساوی 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
کمتر یا مساوی 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
کمتر یا مساوی 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
کمتر یا مساوی 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
کمتر یا مساوی 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
کمتر یا مساوی 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
کمتر یا مساوی 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
کمتر یا مساوی 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
کمتر یا مساوی 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
کمتر یا مساوی 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
کمتر یا مساوی 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
کمتر یا مساوی 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
کمتر یا مساوی 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
کمتر یا مساوی 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
کمتر یا مساوی 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
کمتر یا مساوی 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
کمتر یا مساوی 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
کمتر یا مساوی 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
کمتر یا مساوی 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
کمتر یا مساوی 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
کمتر یا مساوی 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
کمتر یا مساوی 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
کمتر یا مساوی 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
کمتر یا مساوی 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
کمتر یا مساوی 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
کمتر یا مساوی 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
کمتر یا مساوی 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
کمتر یا مساوی 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
کمتر یا مساوی 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
کمتر یا مساوی 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
کمتر یا مساوی 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
کمتر یا مساوی 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
کمتر یا مساوی 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
کمتر یا مساوی 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
کمتر یا مساوی 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
دستورالعمل انتخاب
1.مواد مورد بررسی: ______(اگر بتوانید در سایت{2}عکس برای مطالب در اختیار ما قرار دهید، سپاسگزار خواهیم بود)
2. ظرفیت حمل و نقل:______t/h
3. چگالی ظاهری: ______t/m3
4. حداکثر اندازه گرانول مواد تغذیه: ______mm
5. شماره لایه: ______
6. اندازه مش هر لایه: ______mm
7. درصد توزیع ذرات:______
لطفاً مثال زیر را بررسی کنید تا به شما در درک آن کمک کند:
اگر شماره لایه دو باشد، اندازه مش هر لایه 8 میلی متر و 3 میلی متر است، سپس 3 نوع محصول دریافت خواهید کرد: X، Y و Z. X بزرگتر یا مساوی 8 میلی متر. 3 میلی متر کمتر یا مساوی Y < 8 میلی متر؛ ز<3mm.
ما می خواهیم اطلاعات زیر را تأیید کنیم:
الف. درصد X در کل مطالب:______%؛
ب. درصد Y در کل مواد:______%؛
ج. درصد Z در کل مواد:______%;
8. چه تجهیزاتی برای تغذیه مواد به صفحه ارتعاشی شیب استفاده می شود:______
9. چه تجهیزاتی برای تخلیه مواد از صفحه ارتعاشی شیب استفاده می شود: ______
10. منبع تغذیه کار: ______V ______HZ
11. آیا صفحه ارتعاشی شیب به تنهایی یا با تجهیزات دیگر برای تشکیل یک سیستم کار می کند؟ در صورت تشکیل یک سیستم، آیا طرح اولیه یا طرحی{1}}دستی دارید؟ اگر دارید، لطفاً آن را برای مرجع برای مهندس ما ارسال کنید.
12. مقدار مورد نیاز:______
سرویس صفحه نمایش ارتعاشی شیبدار
گزارش امکان سنجی پروژه
طراحی و برنامه ریزی سایت
انتخاب و پیشنهاد مدل
محاسبه انتخاب مدل
مدلسازی و طراحی سه بعدی
طراحی عمران
نصب و راه اندازی
تشخیص از راه دور
خدمات آموزشی
برنامه تعمیر و نگهداری
